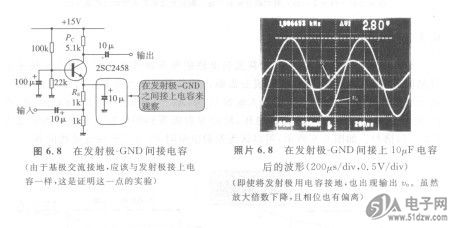

在此,为了确认共基极的工作，如图6.8所示，在发射FM25V40-GTR极-GND间接上lO)uF的电容来看一下。
    照片6.8是图6.8电路上加了lkHz。的正弦波时的输入输出波形。如果晶体管的输入电容与RE形成低通滤波器，则发射极上连接的lO)uF  电容与RE应该形成低通滤波器。该低通滤波器的截止频率为16Hz（=1/（2 Q×10UF×lkQ）），所以，lkHz的输入信号被充分的衰减，应该不出现输出信号。

    但是，如照片所示，在输出端输出的信号（实际上，发射极阻抗不为O，所以本来的输出电平为5Vp-p，而成为2.8V。在输入输出上产生相位差）。
    由此可以知道，在共基极放大电路中，晶体管的输入电容成为在输入侧不能形成低通滤波器的原因。
    为此，与共射极电路相比较，共基极电路的频率特性变好。还有，如果进行相反的考虑，也可说成是，共基极电路的频率特性是晶体管自身的频率特性，而共射极电路由于在输入侧形成的低通滤波器，自身的频率特性被破坏。
