使用PNP晶体管与负电源的电路
发布时间:2012/5/9 20:05:12 访问次数:1437

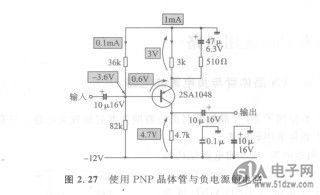

图2. 27足使用了PNP晶体管与负电源的AD7476ARTZ-REEL7共发射极放大电路。在使用负电源的共发射极放大电路中使用PNP晶体管，与在使用正电源的电路中使用NPN晶体管，恰好形成以GND为线对称的结构。
该电路也使用负电源，所以必须十分注意电解电容的极性和耐压。
即使使用负电源和PNP晶体管，共发射极放大电路的增益也是由发射极电阻和集电极电阻之比来决定的。在图2. 27的电路中，交流发射极电阻约为400C2( =3kQ∥510\Q)，集电极电阻为4. 7kfl，所以电路的电压增益约为20dB(一约10倍～4. 7kQ／440fl)。
图2. 27足使用了PNP晶体管与负电源的AD7476ARTZ-REEL7共发射极放大电路。在使用负电源的共发射极放大电路中使用PNP晶体管，与在使用正电源的电路中使用NPN晶体管，恰好形成以GND为线对称的结构。
该电路也使用负电源，所以必须十分注意电解电容的极性和耐压。
即使使用负电源和PNP晶体管，共发射极放大电路的增益也是由发射极电阻和集电极电阻之比来决定的。在图2. 27的电路中，交流发射极电阻约为400C2( =3kQ∥510\Q)，集电极电阻为4. 7kfl，所以电路的电压增益约为20dB(一约10倍～4. 7kQ／440fl)。
