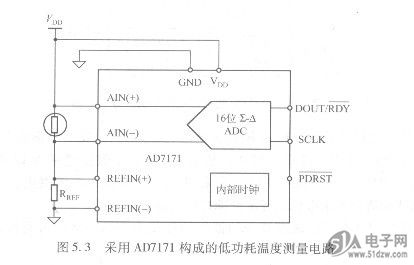

采用AD7171构成的低功耗温度测量电路如图5.3所示。图中尺RREF等于热敏电阻的最大阻值。JK60-040



    AD7171是一款极低功耗、16位模数转换器(ADC)，内置一个精密16位∑-△型ADC和一个片内振荡器，电源电压为2.7～5. 25V，电流仅为110 V,A，因此特别适合要求极低矽耗的便携式或电池供电产品。AD7171具有咎电模式，该模式下的器件功耗仅为5UA，从而可延长产品的电池使用时间。
    为便于使用，AD7171的所有特性均由专用引脚控制。每次发生数据读取操作时，8个态位便会附加到16位转换结果上。这些状态位含有一个码序列，可用来确认串行传输的有效性。
    AD7171的输出数据速率为125Hz，建立时间为24ms，均方根(RMS)噪声为6.9U它具有一路差分输入，增益为1。在用户需用外部放大器来满足系统专用滤波或增益要求的应用中，此特性会很有用。
    AD7171采用10引脚LFCSP封装。
