常用基本逻辑门电路输入／输出关系及其符号如下。PFL4517

(1)与  门
    与门的逻辑关系为
                       F=ABC
    与门的输入变量可以是多个，实现的逻辑为“有O为O，全1为1”。

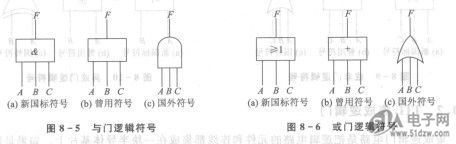

    与门的符号如图8-5所示。
    图8-5中，图8-5(a)为新国家标准(GB 4728.12-1996)符号；图8-5(b)为国内曾用的符号（SJ 1223-77标准）；图8- 5(c)为国外常用符号（MIL-STD-806标准），其他门电路的符号与此类同，不再一一说明。
    (2．)或  门
    或门的逻辑关系为
    F=A+B+C
    或门的输入变量可以是多个，或门的逻辑意义为“有1为1，全O为0”。或门的符号如图8-6所示。

    (3)非  门
    非门的逻辑关系为
    F=A
    非门的输入变量只有一个，非门的逻辑意义为“入1出0，入O出1”。

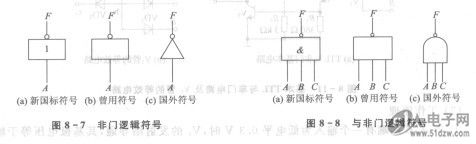

    非门的逻辑符号如图8-7所示。
    (4)与非门
    与非门的逻辑关系为
    F=ABC
    与非门的输入变量可以是多个，与非门的逻辑意义为“有O出1，全1出O”。与非门的逻辑符号如图8-8所示。
