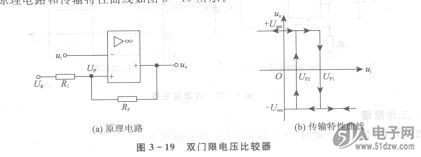

双门限电压比较器又称迟滞比较器，也称施密特触发器。它是一个含有正反馈网络的比较器，其原理电路和传输特性曲线如图3 -19所示。IDT7200

   输出电压经R，和Ri分压后加到集成运放的同相输入端，形成正反馈，运放工作于非线性状态。输出端有两种稳态值，则门限电压Up便有两个相对应的值。
     当输入电压逐渐增大直至 UP1时输出电压。发生翻转由UOM跳变为-UOM。

     回差电压AUP与参考电压UR无关，表示在不会跳变，电路不会作出响应，如图3 - 19(b) 所示。其传输特性具有滞回的特点，故称为滞回比较器，是一种双限比较器。
    利用双门限电压比较器可以大大提高抗干扰能力。例如，当  - Uom输入信号受到干扰或含有噪声信号时，只要其变化幅度不超过回差电压，输出电压就不会在此期间来回变他，而仍然保持为比较稳定的输出电压波形，如图3 - 20所示。
