直流一直流(DC - DC)电压变换电路是指将直流电变为另一固定电压或可调电压的直流电，也称为直流斩波电路或直流一直流变换器。直流一直流(DC - DC)电压变换电路有6种基本电路：降压式变换电路(Buck电路)、升压式变换电路（Boost电路）、升降压式变换电路(Buck -Boost电路)、Cuk电路、Zeta电路、Sepic电路。奉章只对前3种电路做简单介绍，并假设电感电流处于连续工作模式(CCM)。 OV2640
    降压式变换电路（Buck电路）

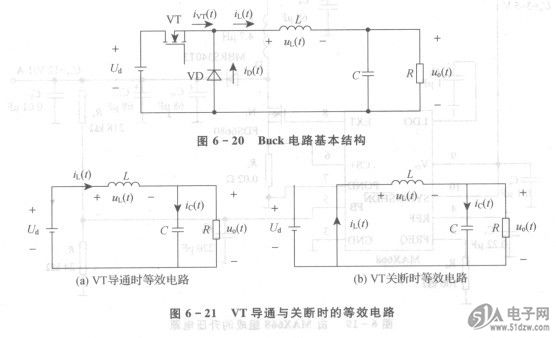

    Buck电路基本结构如图6- 20所示，当VT导通时，等效电路如图6- 21(a)所示；当VT关断时，等效电路如图6 - 21(b)所示。基本输入／输出关系为其中，Ud为输入直流电压，U。为输出直流电压，D为占空比。因为O<D<l，所以Buck电路能够进行降压变换。
