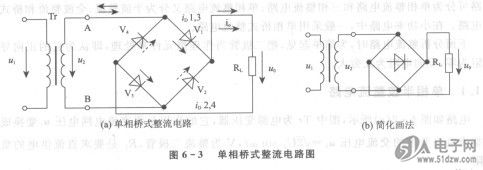

电路如图6 -3(a)所示，四只整流二极管V．～V。接成电桥的形式，故有桥式整流电路之称。图6 - 3(b)是它的简化画法。   LPD3015-222MLC

    在U2的正半周（设A端为正、B端为负时是正半周），二极管V，、V3导通，V2、V4截止，流过负载的电流i。如图6 -3(a)中实线箭头所示；在乱：的负半周，二极管V2、V4导通，Vl、V2截止，流过负载的电流i。如图6 -3(a)中虚线箭头所示。负载R。上的电压（电流i。的波形与U。相同）波形如图6-4所示，它们都是单方向的全波脉动波形。


  在桥式整流电路中，二极管V1，V2和V3，V4是两两轮流导通的。
    二极管在截止时管子承受的最大反向电压URM可从图6-4看出。在U2正半周时，V1，V3导通，V2，V4截止。此时V2，V4所承受到的最大反向电压均为U2的最大值.
    同理，在U2的负半周Vl，V3也承受同样大小的反向电压。
    桥式整流电路的优点是输出电压高，纹波电压较小，管子所承受的最大反向电压较低，同时因电源变压器在正负半周内都有电流供给负载，电源变压器得到充分的利用，效率较高。因此，这种电路在半导体整流电路中得到了广泛的应用。电路的缺点是用二极管较多。目前市场上已有许多品种的半桥和全桥整流电路出售，而且价格便宜，这对桥式整流电路缺点是一大弥补。
