各种场效应管的特性比较
发布时间:2012/2/9 22:49:21 访问次数:2155

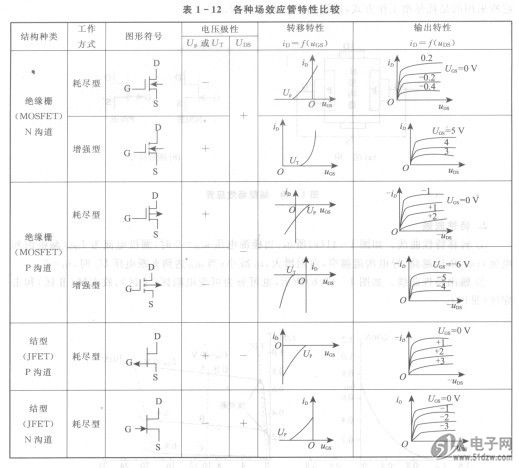

现将各种场效应管的图形符号及其特性列于表1-12中。BCM3349KFBG
由表1-12可见，对于绝缘栅场效应管，无论增强型还是耗尽型，只要是N沟道器件，UGS应为正值，衬底接最低电位UGS越向正值方向增大，iD越大；只要是P沟道器件，UDS应为负值，衬底接最高电位，UGS越向负值方向增大，iD越大。对于增强型器件，如果是N沟道，UGS应为正值；如果是P淘道，UG。应为负值。对于耗尽型器件则UGS可正可负可零。
结型场效应管采用耗尽型工作方式，对于N沟道器件，UGS应为负值；对于P沟道器件，UGS应为正值。UGS的选择与绝缘栅型场效应管相似。
现将各种场效应管的图形符号及其特性列于表1-12中。BCM3349KFBG
由表1-12可见，对于绝缘栅场效应管，无论增强型还是耗尽型，只要是N沟道器件，UGS应为正值，衬底接最低电位UGS越向正值方向增大，iD越大；只要是P沟道器件，UDS应为负值，衬底接最高电位，UGS越向负值方向增大，iD越大。对于增强型器件，如果是N沟道，UGS应为正值；如果是P淘道，UG。应为负值。对于耗尽型器件则UGS可正可负可零。
结型场效应管采用耗尽型工作方式，对于N沟道器件，UGS应为负值；对于P沟道器件，UGS应为正值。UGS的选择与绝缘栅型场效应管相似。
相关技术资料- 2-9各种场效应管的特性比较
