结型场效应管
发布时间:2012/2/9 22:43:14 访问次数:1233
1．结构和符号BCM3109KFBG

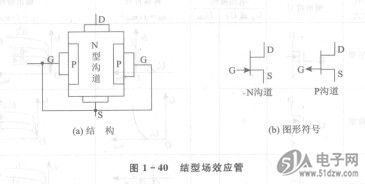

结型场效应管(JFET)也可分P沟道和N沟道两种，其结构和图形符号如图1- 40所示。
它所采用的是耗尽型工作方式，即当ucs=0时，iD≠0。
2．特性曲线
①转移特性曲线。如图1 - 41(a)所示，当栅源电压UGS=0时，漏极电流为IDSS（漏极饱和电流）；UGS负压越高，导电沟道越窄，电阻增大，iD减小；当UGS．达到夹断电压Up时，iD=0。
②输出特性曲线。如图1 - 41(b)所示，也可分为可变电阻区（工区）、放大区（Ⅱ区）和击穿区（Ⅲ区）。
1．结构和符号BCM3109KFBG
结型场效应管(JFET)也可分P沟道和N沟道两种，其结构和图形符号如图1- 40所示。
它所采用的是耗尽型工作方式，即当ucs=0时，iD≠0。
2．特性曲线
①转移特性曲线。如图1 - 41(a)所示，当栅源电压UGS=0时，漏极电流为IDSS（漏极饱和电流）；UGS负压越高，导电沟道越窄，电阻增大，iD减小；当UGS．达到夹断电压Up时，iD=0。
②输出特性曲线。如图1 - 41(b)所示，也可分为可变电阻区（工区）、放大区（Ⅱ区）和击穿区（Ⅲ区）。
