一些功率放大器集成电路内电路中，ACM2012-121-2P    为了消除接通电源时扬声器中发出“砰”的冲击噪声，在集成电路内电路中设置开机静噪电路。其外电路中接入一只静噪电容，如图18-11所示，电路中⑩脚与地之间的C2就是这种开机静噪电容。关于该引脚内电路静噪电路的工作原理可以用如图18-15所示集成电路静噪引脚内电路来说明。


 ⑩脚是该集成电路的开机静噪引脚，Cl是开机静噪电容。内电路中的VT1和VT2等构成静噪电路，VT3是低放电路中的推动管。
    该电路工作原理是：内电路中，电阻Rl和R2分压后的电压加到VT1基极，R4和R5分压后的电压加到VT1发射极上，这两个分压电路使VT1基极上的直流工作电压等于发射极上的电压，这样在静态时VT1处于截止状态。
┏━━━━┳━━━━━━━━━━━━━━━━━━━━┓
┃        ┃  由于C1两端的电压不能发生突变(C1       ┃
┃        ┃内原先无电荷)，集成电路A1的⑩脚电压     ┃
┃        ┃为OV，此时VT1处于导通状态，其集电       ┃
┃  开机  ┃极电流流入VT2基极，使VT2饱和，其        ┃
┃        ┃集电极为低电位，将推动VT3基极对地端     ┃
┃  瞬间  ┃短接，使功率放大器输出级没有信号输出，  ┃
┃        ┃这样开机时的冲击噪声不会传输到扬声器    ┃
┃        ┃中，开机时机器没有冲击噪声，达到开机    ┃
┃        ┃静噪的目的。                            ┃
┣━━━━╋━━━━━━━━━━━━━━━━━━━━┫
┃        ┃  直流工作电压+V通过R1对C1充电，        ┃
┃        ┃很快使C1充满电荷，C1对直流而言相当      ┃
┃  开机  ┃于开路，此时VT1的基极电压由R1和R2       ┃
┃  之后  ┃分压后决定，VT1处于截止状态，使VT2      ┃
┃        ┃截止，这样VT2对VT3的基极输入信号没      ┃
┃        ┃有影响，此时没有静噪控制作用。          ┃
┣━━━━╋━━━━━━━━━━━━━━━━━━━━┫
┃        ┃  C1中的电荷通过R2放电，使下次开机时    ┃
┃关枫唐  ┃静噪电路可投入工作。开机静噪电容一般为  ┃
┃        ┃几十微法；                              ┃
┗━━━━┻━━━━━━━━━━━━━━━━━━━━



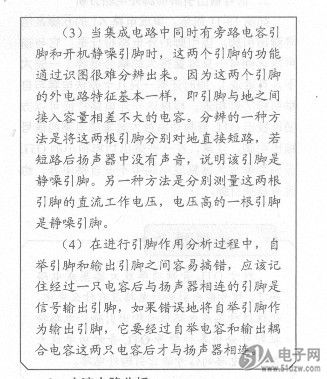

    9．交流电路分析
    在图18-11所示电路中，音频信号的传输和放大过程是：输入信号“加到音量电位器的热端，通过RP1动片控制后音频信号通过Cl耦合，加到Al的信号输入引脚①脚，经过Al内电路功率放大后的信号从信号输出引脚⑥脚输出，通过输出端耦合电容C7加到扬声器BL1中。
