信号输出引脚⑥脚外电路分析
发布时间:2012/1/13 16:08:38 访问次数:1260
信号输出引脚⑥脚外电路分析
如图18-11所示，集成电路Al的⑥脚是信号输出引脚。该引脚的外电
路特征是：它与扬声器之间有一只容量很大的耦合电容（一般大于几百微
法），同时还有一只几十微法电容与自举引脚⑦脚相连。根据这一外电路
特征可以方便地找出OTL音频功率放大器集成电路的信号输出引脚。注意，
在一些输出功率很小的OTL音频功率放大器集成电路中不设自举电容，也没
有自举引脚。
6．自举引脚⑦脚外电路分析
在图18-11所示电路中，Al的⑦脚是自举引脚，该引脚与信号输出引
脚之间接有一只几十微法的自举电容C6，且电容的正极接自举引脚，负极
接信号输出引脚。在确定了信号输出引脚之后，根据这一外电路特征可以
方便地找出自举引脚。

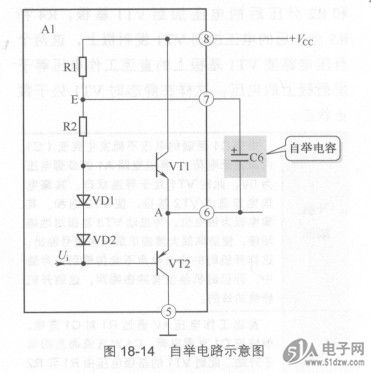

功率放大器集成电路自举引脚及自举电容的工作原理可以用如图18-14
所示的内电路来说明，这是Al的自举引脚和信号输出引脚内电路示意图，
也是OTL音频功率放大器集成电路的自举电路。
在Al的内电路中，VT1和VT2构成功率放大器的输出级电路，⑥脚是
信号输出引脚，⑦脚是自举引脚，⑧脚是直流工作电压引脚，外电路中
的C6和内电路中的Rl、R2构成自举电路。其中，C6为自举电窑，Rl为隔
离电阻，R2将自举电压加到VT1的基极。这一自举电路的工作原理与前面
电路相同。
7．前级电源输出引脚⑨脚外电路分析在图18-11所示电路中，集成电
路Al的⑨脚是前级电源输出引脚，该引脚的外电路特征是：与前级放大器
的电源电路相连，且该引脚与地之间有一只几百微法的电源滤波电容C4，
根据这一外电路特征可以方便地确定前级电源输出引脚。BSS138LT1G
信号输出引脚⑥脚外电路分析
如图18-11所示，集成电路Al的⑥脚是信号输出引脚。该引脚的外电
路特征是：它与扬声器之间有一只容量很大的耦合电容（一般大于几百微
法），同时还有一只几十微法电容与自举引脚⑦脚相连。根据这一外电路
特征可以方便地找出OTL音频功率放大器集成电路的信号输出引脚。注意，
在一些输出功率很小的OTL音频功率放大器集成电路中不设自举电容，也没
有自举引脚。
6．自举引脚⑦脚外电路分析
在图18-11所示电路中，Al的⑦脚是自举引脚，该引脚与信号输出引
脚之间接有一只几十微法的自举电容C6，且电容的正极接自举引脚，负极
接信号输出引脚。在确定了信号输出引脚之后，根据这一外电路特征可以
方便地找出自举引脚。
功率放大器集成电路自举引脚及自举电容的工作原理可以用如图18-14
所示的内电路来说明，这是Al的自举引脚和信号输出引脚内电路示意图，
也是OTL音频功率放大器集成电路的自举电路。
在Al的内电路中，VT1和VT2构成功率放大器的输出级电路，⑥脚是
信号输出引脚，⑦脚是自举引脚，⑧脚是直流工作电压引脚，外电路中
的C6和内电路中的Rl、R2构成自举电路。其中，C6为自举电窑，Rl为隔
离电阻，R2将自举电压加到VT1的基极。这一自举电路的工作原理与前面
电路相同。
7．前级电源输出引脚⑨脚外电路分析在图18-11所示电路中，集成电
路Al的⑨脚是前级电源输出引脚，该引脚的外电路特征是：与前级放大器
的电源电路相连，且该引脚与地之间有一只几百微法的电源滤波电容C4，
根据这一外电路特征可以方便地确定前级电源输出引脚。BSS138LT1G
