双声道集成电路信号输入引脚外电路分析

双声道集成电路信号输入引脚示意图如图17-20所示。Al是双声道集

成电路，一般双声道集成电路是用于音频信号放大和处理的集成电路，

其信号输入引脚外电路特征是左、右声道信号输入引脚外电路完全相同，

且与单声道电路一样，分析双声道信号输入引脚外电路时，只需分析一

个声道电路即可。

集成电路多根信号输入引脚外电路分析

图17-22所示是4根信号输入引脚集成电稳压集成电路的信号输入

引脚①脚输入的不是交流信号，而是直流工作电压。在电路中，整机电

源电路输入的直流工作电压经Cl滤波后，一路直接输入整机电路的功放

级电路中，另一路经滤波电阻Rl输入集成电路Al的信号引脚①脚，从①

脚输入的是不稳定的直流工作电压，从②脚输出的是经过Al稳压后的直

流工作电压，该稳定的直流工作电压输入到整机电路的前级电路中。

三端稳压集成电路信号输入引脚外电路分析

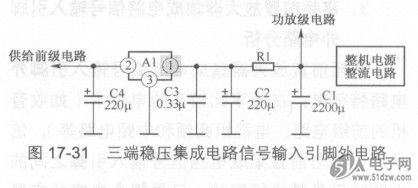

图17-31所示是三端稳压集成电路信号输入引脚外电路示意图。电路

中的Al是三端稳压集成电路，①脚是信号输入引脚，②脚是信号输出引脚，

③脚是接地引脚。

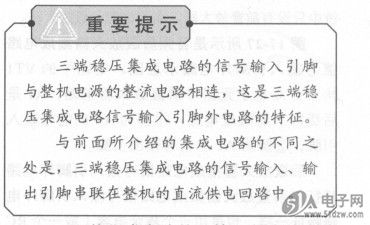

稳压集成电路的信号输入引脚①脚输入的不是交流信号，

而是直流工作电压。在电路中，整机电源电路输入的直流工作电压经Cl滤

波后，一路直接输入整机电路的功放级电路中，另一路经滤波电阻Rl输入

集成电路Al的信号引脚①脚，从①脚输入的是不稳定的直流工作电压，从

②脚输出的是经过Al稳压后的直流工作电压，该稳定的直流工作电压输入

到整机电路的前级电路中。APM2306AC-TRG
