特殊音频功率放大器集成电路信号输入
    引脚外电路分析

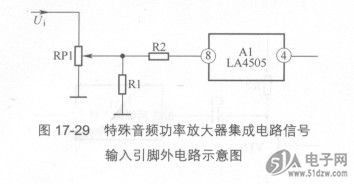

    图17-29所示是特殊音频功率放大器集成电路信号输入引脚外电路。

电路中的Al是集成电路LA4505双声道音频功率放大器集成电路，图中只

画出一个声道电路；⑧脚是一个声道的信号输入引脚，④脚是同一声道

的信号输出引脚：RP1是音量电位器。APM2301

    在电路中，从音量电位器RP1动片输出的音频信号，经R2加到Al的信

号输入引脚⑧脚。在这个电路中没有耦合电容，这是因为Al的⑧脚内电路

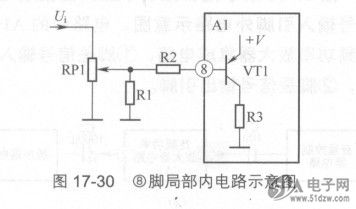

比较特殊，可以用图17-30所示Al的⑧脚局部内电路来说明这一问题。


    从⑧脚内电路中可以看出，因为VT1是一只Pl心型的三极管，在内电

路中基极与地之间没有电阻，所以VT1的基极电流不成回路，这样VT1只靠

内电路没有基橛偏置电流，所以要通过⑧脚外电路中的R2、Rl和RP1构成

VT1的基极偏置电流回路，这样信号输入引脚⑧脚回路中不能设置耦合电容，

因为耦合电容会隔开直流电流的回路，使VT1无偏置电流，这就是这种集成

电路的信号输入引脚回路不设置耦合电容的原因。
