放大器集成电路

发布时间:2012/1/12 13:58:27 访问次数:1073

    高频前置放大器集成电路信号输入引脚
    外电路分析
    高频前置放大器集成电路信号输入引脚外电路特征是:在频率比较高

的电路中(如收音机的前级电路、电视机高频和中频电路等),信号源电

路与前置集成电路信号输入引脚之间的电路特征是基本相同的,只是耦合

电容的容量很小,且信号频率愈高,耦合电容的容量愈小,一般为几百皮

法( pF)至几千皮法之间。


    音频后级放大器集成电路信号输入引脚外电路分析


    所谓后级放大器就是处于前置放大器之后的放大器,前置放大器放

大后的信号要加到后级放大器中进一岁进行放大,但并不是所有的系统

电路中都设有后级放大器,一些设计简单的电路系统中只设有前置放大器,

而不设置后级放大器。

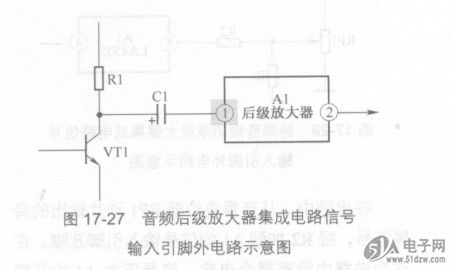

    图17-27所示是音频后级放大器集成电路信号输入引脚外电路示意图。

电路中的VT1构成分立电子元器件前置放大器电路,Al是后级放大器集成

电路,①脚为Al的信号输入引脚,②脚为Al的信号输出引脚。


    后级放大器集成电路信号输入引脚外电路特征与前置放大器集成电路

信号输入引脚外电路特征一样,也是用一个耦合电容(或一个RC耦合电路)

与前级放大器的输出端相连。在这个电路中,是通过电容Cl与前置放大器VT1

的集电极相连。



    音频功率放大器集成电路信号输入引脚外电路分析

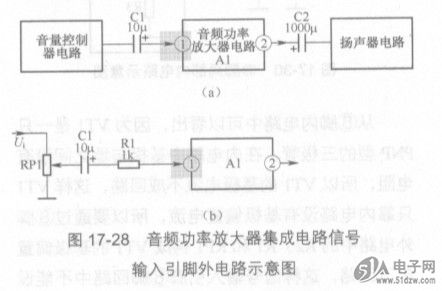

    图17-28所示是音频功率放大器集成电路信号输入引脚外电路示意图。

电路中的Al是音频功率放大器集成电路,①脚是信号输入引脚,②脚是信

号输出引脚。



    一般情况下,音频功率放大器集成电路信号输入引脚通过耦合电容与前

级的电子音量控制器电路相连,如图17-28(a)所示。APL3206AQBI-TRG


    耦合电路还可以是阻容电路,如图17-28(b)趼示,Al通过Cl和Rl与电位

器的动片相连,Cl起耦合作用,Rl用来消除可能出现的高频自激。

    高频前置放大器集成电路信号输入引脚
    外电路分析
    高频前置放大器集成电路信号输入引脚外电路特征是:在频率比较高

的电路中(如收音机的前级电路、电视机高频和中频电路等),信号源电

路与前置集成电路信号输入引脚之间的电路特征是基本相同的,只是耦合

电容的容量很小,且信号频率愈高,耦合电容的容量愈小,一般为几百皮

法( pF)至几千皮法之间。


    音频后级放大器集成电路信号输入引脚外电路分析


    所谓后级放大器就是处于前置放大器之后的放大器,前置放大器放

大后的信号要加到后级放大器中进一岁进行放大,但并不是所有的系统

电路中都设有后级放大器,一些设计简单的电路系统中只设有前置放大器,

而不设置后级放大器。


    图17-27所示是音频后级放大器集成电路信号输入引脚外电路示意图。

电路中的VT1构成分立电子元器件前置放大器电路,Al是后级放大器集成

电路,①脚为Al的信号输入引脚,②脚为Al的信号输出引脚。


    后级放大器集成电路信号输入引脚外电路特征与前置放大器集成电路

信号输入引脚外电路特征一样,也是用一个耦合电容(或一个RC耦合电路)

与前级放大器的输出端相连。在这个电路中,是通过电容Cl与前置放大器VT1

的集电极相连。



    音频功率放大器集成电路信号输入引脚外电路分析

    图17-28所示是音频功率放大器集成电路信号输入引脚外电路示意图。

电路中的Al是音频功率放大器集成电路,①脚是信号输入引脚,②脚是信

号输出引脚。



    一般情况下,音频功率放大器集成电路信号输入引脚通过耦合电容与前

级的电子音量控制器电路相连,如图17-28(a)所示。APL3206AQBI-TRG


    耦合电路还可以是阻容电路,如图17-28(b)趼示,Al通过Cl和Rl与电位

器的动片相连,Cl起耦合作用,Rl用来消除可能出现的高频自激。
