三极管有静态和动态两种工作状态。未加信号时三极管的直流工作状态称为静态，此时各电极电流称为静态电流。给三极管加入交流信号之后的工作电流称为动态工作电流，这时三极管是交流工作状态，即动态。
    一个完整的三极管电路分析有4步：直流电路分析、交流电路分析、元器件作用分析和修理识图。
    1．三极管直流电路分析方法
    图14-47所示是放大器直流电路分析示意图。对于一个单级放大器而言，其直流电路分析主要是图中所示的3个部分。


    在分析三极管直流电路时，由于电路中的电容具有隔直流特性，所以可以将它们看成开路，这样这一电路就可以画成如图14-48所示的直流等效电路。用这一电路进行直流电路分析就相当简便.


    2．三极管交流电路分析方法

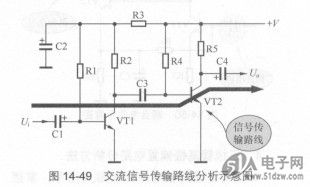

    交流电路分析主要是交流信号的传输路线分析，即信号从哪里输入到放大器中，信号在这级放大器中具体经过了哪些元器件，信号最终从哪里输出等。图14-49所示是交流信号传输路线分析示意图。


    分析信号在传输过程中经过了哪些处理环节，如信号在哪个环节放大，在哪个环节受到衰减，哪个环节不放大也不衰减，信号是否受到了补偿等。
    这一电路中的信号经过了Cl、VT1、C3、VT2和C4。其中Cl、C3和C4是耦合电容，对信号没有放大和衰减作用，只是起着将信号传输到下级电路中的耦合作用；VT1和VT2对信号起了放大作用。
    3．元嚣件作用分析方法
   (1)元器件的特性是电路分析的关键。分析电路中元器件的作用时，应依据该元器件的主要特性来进行。例如，耦合电容器让交流信号无损耗地通过，同时隔断直流通路，这一分析的理论根据是电容器的隔直通交特性。
   (2)元器件在电路中的具体作用分析。电路中的每个元器件都有它的特定作用，通常一
个元器件起一种特定的作用，当然也有一个元器件在电路中起两个作用的。在电路分析中要求搞懂每一个元器件在电路中的具体作用。
    (3)元器件作用简化分析方法。对元器件作用的分析可以进行简化，掌握了元器件在电路中的作用后，不必每次对各个元器件都进行详细分析。例如，掌握耦合电容的作用之后，不必对每一个耦合电容都进行分析，只要分析电路中哪只是耦合电容即可。图14-50所示是耦合电容示意图。


    4．三极管基极偏置电路分析方法
    三极管基极偏置电路分析最为困难，FM18L08-70-SG 掌握一些电路分析方法可以方便基极偏置电路的分析。
    (1)第一步。电路分析的第1步是在电路中找出三极管的电路图形符号，如图14-51所示。然后在三极管电路图形符号中找出基极，这是分析基极偏置电路的关键一步。


    (2)第二步。从基极出发，将基极与电源端（+V端或-V端）相连的所有元件找出来，如电路中的Rl；再将基极与地线端相连的所元件找出来，如电路中的R2(如图14-52所示)这些元件构成基极偏置电路的主体电路。


    (3)第三步。确定偏置电路中的元件后，进行基极电流回路的分析，如图14-53所示。基极电流回路是：直流工作电压+V→偏置电阻Rl→VT1基极→VT1发射极→VT1发射极电阻R3→地线。
