负对称电源供电，即正电源电压大小的绝对值等于负电源电压大小的

绝对值。图17-16(a)所示是采用正、负对称电源供电的集成电路，为

没有接地引脚的电路。ADM708SAR

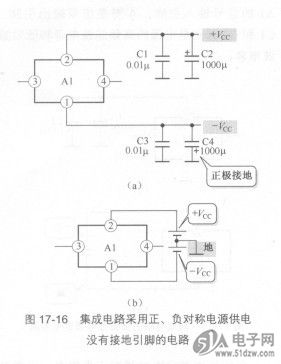

    在图17-16(a)所示的电路中，①脚是Al的负电源引脚，与负极性直

流工作电压-V_CC相连：②脚是Al的正电源引脚，与电源的+ VCc，相连；

③脚是Al的信号输入引脚，④脚是Al的信号输出引脚；Cl和C2分别是正

电源的高频滤波电容和低频滤波电容，C3和C4分别是负电源的高频滤波

电容和低频滤波电容。

    这一电路的电流回路见图17-16 (b)，由于集成电路没有接地引脚，

所以流过集成电路的电流只有一路，即从+Vcc经②脚流入集成电路，内

电路的电流从①脚流出到- Vcc，构成回路。
