负极性电源供电电路分析
发布时间:2012/1/12 10:31:27 访问次数:1592

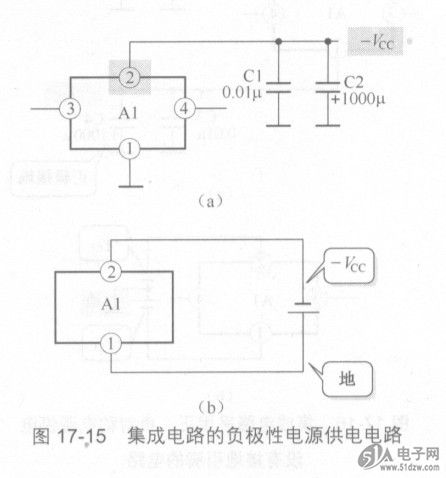

集成电路除可以采用正极性直流电压供电外，还可以采用负极性的
直流电压供电，如图17-15(a)所示。电路中，①脚是接地引脚；②脚是
负电源引脚，接负电源- VCC；③脚是Al的信号输入引脚， ④脚是信号
输出引脚；Cl和C2分别是电源的高频滤波电容和低频滤波电容。AD9765AST
负极性电源供电的情况不是很多，通常是采用正极性的电源供电。
在分析负极性电源供电的集成电路时要注意：电源引脚上所接滤波电
容C2的正极接地，因为此时电路中地端的电位最高。更换电路中的电
容时要注意，切不可将正、负极引脚接反，否则会引起新装上的电容
爆炸。
在负极性供电的电路中，电流回路为：在图17-15(b)所示的负电
源供电等效电路中，电源电路用熟悉的电池等效，-%c端就是电池的负
极，地线端就是电源的正极，所以电流从地线端流出，经集成电路 Al
的①脚流入内电路，然后内电路中所有的电流从负电源端②脚流出，回
到电池的负极端（- Vcc）形成回路。
集成电路除可以采用正极性直流电压供电外，还可以采用负极性的
直流电压供电，如图17-15(a)所示。电路中，①脚是接地引脚；②脚是
负电源引脚，接负电源- VCC；③脚是Al的信号输入引脚， ④脚是信号
输出引脚；Cl和C2分别是电源的高频滤波电容和低频滤波电容。AD9765AST
负极性电源供电的情况不是很多，通常是采用正极性的电源供电。
在分析负极性电源供电的集成电路时要注意：电源引脚上所接滤波电
容C2的正极接地，因为此时电路中地端的电位最高。更换电路中的电
容时要注意，切不可将正、负极引脚接反，否则会引起新装上的电容
爆炸。
在负极性供电的电路中，电流回路为：在图17-15(b)所示的负电
源供电等效电路中，电源电路用熟悉的电池等效，-%c端就是电池的负
极，地线端就是电源的正极，所以电流从地线端流出，经集成电路 Al
的①脚流入内电路，然后内电路中所有的电流从负电源端②脚流出，回
到电池的负极端（- Vcc）形成回路。
