1．直流发光二极管指示灯电路
    图12-21所示是两种最常见、最简单的直流LED指示灯电路。


    图12-21(a)所示电路中的VD1是发光二极管，Rl是限流保护电阻。直流电压+V通过Rl加到VD1上，使VD1导通，这时便有电流流过发光二极管VD1，图12-22是电流回路示意图，这样VD1便能发光指示。这一指示电路用来指示直流工作电压+V的有或没有，亮时表示有+V，不亮时表示没有+ V。


    图12-21(b)所示电路中串联了一个稳压二极管VD2，VD2用来降低加到VD1上的直流电压。这一电路中的直流工作电压+V太高，所以通过稳压二极管VD2来降低。
    2．采用单色发光二极管构成的电源指示灯电路
    现代电子电器中大量采用发光二极管作为电源指示灯，图12-23所示是发光二极管电源指示灯电路。采用发光二极管作为指示器件具有许多优点，如发光醒目、耗电小、指示颜色可变等。


    电路中的VD1是发光二极管，当它发光时表示电路中已有了直流工作电压+V，当VD1不发光时，表示电路中没有直流电压+V(除非VD1本身损坏或电路存在故障)。Sl是电源开关，Rl是VD1的限流保护电阻。整流、滤波电路输出的是直流电压+ V。
    开关S1接通后，直流电压+V经Sl和Rl加到VD1的正极上，VD1的负极直接接地，这样给VD1加正向偏置电压，有电流流过VD1，所以VD1发光指示，表明电路中有正常的直流电压+ V。
    Sl断开时，由于+V下能加到VD1上，所以没有电流流过VD1，VD1不能发光，这表明电路中没有直流电压+V。
    +V变大或变小时，流过VD1的电流大小也作相应的变化。
    当+V变大时，流过VD1的电流在增大，所以VD1发出的光更强；当+V变小时，流过VD1的电流变小，所以VD1发出的光比较弱。
    这一电源指示灯电路不仅能够指示是否有电源电压，还能指示电源电压的大小情况，对于采用电池供电的机器这一指示
功能更实用，当VD1发光强度不足时说明电池的电压已经不足。
    电路中的Rl是VD1的限流保护电阻，以防止由于+V太大而损坏VD1。它的保护原理是：当+V增大时，流过VD1的电流在增大。由于VD1和Rl串联，这样流过Rl的电流也在增大，在Rl上的电压增大，加到VD1上的电压增大量有所减小，不会使VD1的工作电流太大，达到保护保护VD1的目的。
    3．采用三色发光二极管构成的多功能电源指示电路

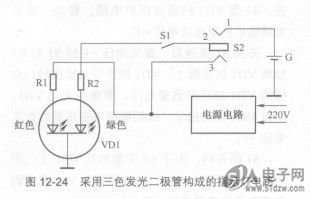

    图12-24所示是采用三色发光二极管构成的指示电路，这也是一个电源指示灯电路，它能指示电源供电的3种状态。电路中的VD1是三色发光二极管，Rl和R2分别是VD1内部两只发光二极管限流保护电阻，Sl是直流电源开关，S2是交、直流电源转换开关，G是电池。


    (1)采用交流电源供电。交、直流转换开关S2处于2、3接通状态，此时S2的2与1之间断开，电池G的电压不能加到VD1上。
    在交流供电时，直流开关Sl处于断开状态，虽然S2的2与3之间接通，但由于Sl断开，所以VD1中的绿色发光二极管上无电压，不能发光。
    从整流、滤波电路输出的直流电压直接经Rl加到VD1的红色发光二极管上，这样红色发光二极管发光。
    (2)交流供电且S1处于接通状态。L0054379在上述电路工作的基础上由于Sl接通，整流、滤波电路输出的直流电压经Sl和R2也加到VD1的绿色发光二极管上，这时VD1中的两只发光二极管同时发光，一个为红色光，另一个为绿光，利用空间混色原理（两种光的合成）可知，此时VD1发出橙色。
    由此可知，当VD1发出橙色光时，说明机器处于交流供电且直流电源开关已经接通的状态。
    (3)采用电池供电。交、直流转换开关S2处于2与3断开、1与2接通的状态，此时没有交流电压加到整流、滤波电路中，所以无直流电压输出。
    电池电匪经S2的1与2、Sl和R2加到VD1的绿色发光二极管上，此时只有绿色发光二极管发光，所以VD1发出的是绿色光，说明机器处于电池供电且直流电源开关接通的状态。
    从上述电路分析可知，当采用不同电源进行供电时，电源指示灯VD1会发出不同颜色的光，这种电源指示电路的功能比前一种电源指示灯电路所指示的功能更加具体。
