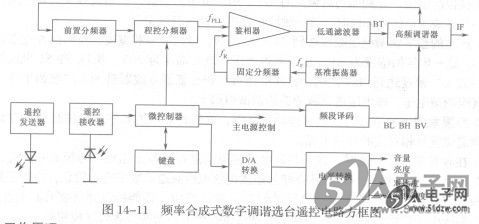

频率合成式数字调谐选台遥控电路采用微控制器控制的锁相环频率合成方式，图14-11所示是这一电路的方框图，从图中可以看出主要由高频头的前置分频器、程控分频器、基准振荡器、固定分频器、鉴相器、低通滤波器构成锁相环路。


    1．工作原理

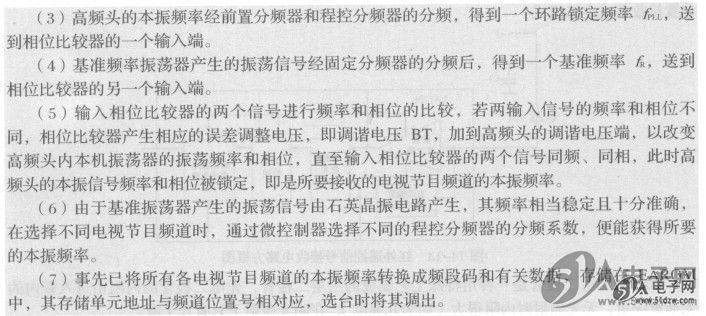

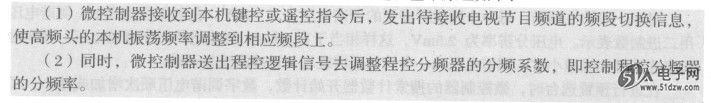

    频率合成式数字调谐选台遥控电路的调谐选台过程基本原理如下：

   2．频率微调
    前面介绍了调谐选台的调整过程，这是一个对本振频率进行准精调谐的过程，C0L0RIFIC-TR4所调出的本振频率十分精确且相当稳定，但是在接收电视信号过程中，由于电视信号的载波频率不稳定，或本机振荡有漂移等因素，需要进行本机振荡的自动微量频率偏移，以提高接收效果。
    实现自动频率微调控制的方法同电压合成式电路基本相同，也是用电视信号识别器来检测电视信号的有、无，利用AFT比较器来指示频率微调的校正方向。
