遥控发送器和遥控接收电路
发布时间:2011/12/10 10:53:30 访问次数:839
1．遥控发送器方框图

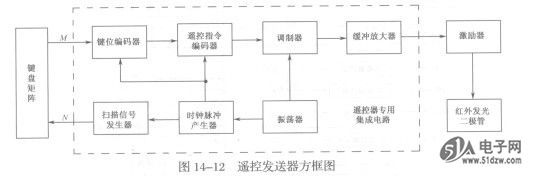

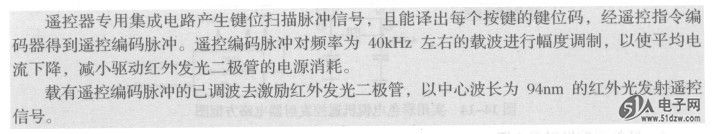

图14-12所示是遥控发送器方框图。遥控发送器由键盘矩阵、遥控器专用集成电路（遥控发送器的核心电路）、激励器和红外发光二极管组成。
2．红外遥控信号接收电路方框图

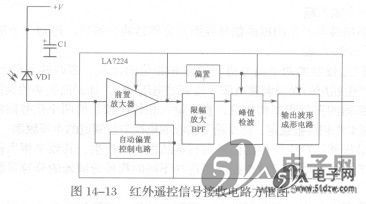

图14-13所示是红外遥控信号接收电路方框图。这一电路主要由PIN型光电二极管VD1和前置接收集成电路组成。
PIN型光电二极管是一种用特殊工艺制成的三层二极管，B056HV50光电二极管的内阻由进入管内的光通量决定，无光照射时内阻很大（约为几兆欧），在明光照射下只有几千欧。
1．遥控发送器方框图
图14-12所示是遥控发送器方框图。遥控发送器由键盘矩阵、遥控器专用集成电路（遥控发送器的核心电路）、激励器和红外发光二极管组成。
2．红外遥控信号接收电路方框图
图14-13所示是红外遥控信号接收电路方框图。这一电路主要由PIN型光电二极管VD1和前置接收集成电路组成。
PIN型光电二极管是一种用特殊工艺制成的三层二极管，B056HV50光电二极管的内阻由进入管内的光通量决定，无光照射时内阻很大（约为几兆欧），在明光照射下只有几千欧。
