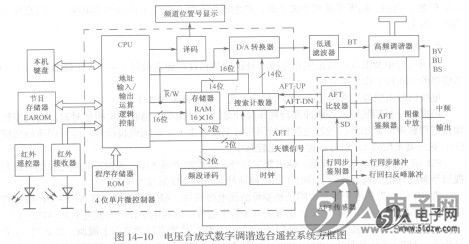

电压合成式数字调谐选台遥控系统方框图如图14-10所示。DA73693这一系统主要由五部分电路组成：遥控信号发送器、遥控信号接收器、微控制器、节目存储器( EAROM)和接口电路。微控制器是整个系统的指挥中心，同时是各种合成电压、开关控制信号的产生源。


    1．工作原理

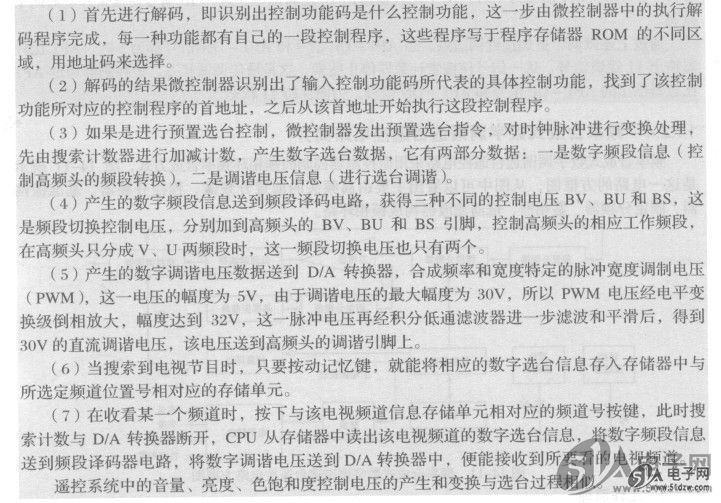

    当操作面板上的键盘或遥控器时，两者产生的控制信号途径不同，但原理和作用相同，这些二进制的控制功能码送到微控制器，微控制器读入后的工作过程如下：


    2．调谐电压产生
    对于一般的电调谐，每一个频段所需要的调谐电压为0~ 30V。在电压合成式中，调谐电压用二进制数表示。电压分辨率为2.5mV，这样相当于有12000级步进的数字调谐电压。当本振频率连续增加或减小时，调谐电压为一个均匀递增或均匀递减的阶梯函数。
    在进行预置选台时，微控制器的搜索计数器开始计数，数字调谐电压顺次增加或减小，经
D/A转换、倒相、幅度变换和滤波平滑，产生近似直线上升或下降的调谐电压，加到高频头的调谐引脚上。
    3．调谐点检出
    调谐过程中调谐点的检出依靠电视信号识别器和自动频率微调( AFT)比较器组成的AFT传感器的不断校正作用来完成。

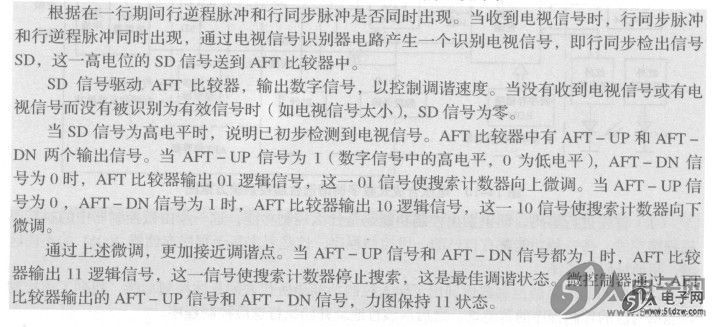

    电视信号识别器用来检测电视信号的有、无，其检测原理如下：
