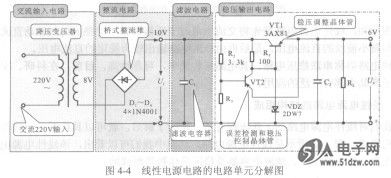

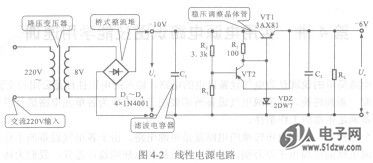

通过我们建立好的主要元器件关系对应模型，对图4-2所示的电源供电电路进行电路单元的划分，图4-4所示为线性电源电路的电路单元分解图。


   根据电路图中各主要部件的功能特点，我们将该电路划分成4个电路单元，下面我们分别对这4个单元电路的信号流程进行具体的识读。
    (1)交流输入电路单元

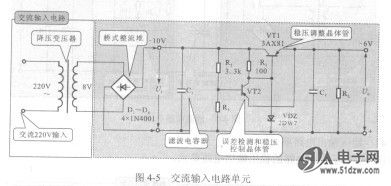

    图4-5所示为该电路的交流输入电路单元。


    在交流输入电路单元中，主要是由变压器组成的，QMV478BL5变压器的左侧有220 V的文字标识，右侧有8V的文字标识，这说明，变压器的左侧端（初级绕组）接220 v，右侧（次级绕组）得到的是8V，因此，我们在交流输入电路单元中可以读出：交流输入电路是将输入的220V交流经变压器降压后，在变压器的次级绕组上得到了8V的交流电压。
    (2)整流电路单元

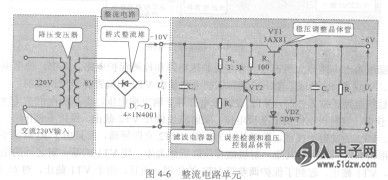

    图4-6所示为该电路的整流电路单元。


    在整流电路单元中，主要是由桥式整流堆D1～D4组成，该桥式整流堆的上下两个引脚分别连接降压变压器其次级输出的交流8V电压，左右引脚输出直流-10V电压，由此可知，该桥式整流堆的主要功能是将交流8V电压整流输出-10V的直流电压。
    (3)滤波电路单元

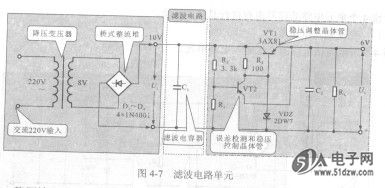

    图4-7所示为该电路的滤波电路单元。


    在滤波电路单元中，主要是由滤波电容器Cl组成的，它可将桥式整流堆输出的-10V的脉动直流电压进行平滑滤波。

    (4)稳压输出电路单元

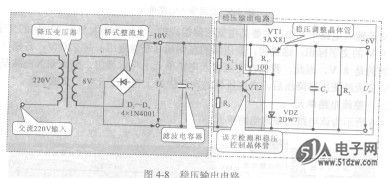

    如图4-8所示为该电路的稳压输出电路单元。


    该稳压输出电路分为两部分，分别为稳压电路和检测保护电路。其中，稳压电路部分由VTl、VDZ和RL构成。输出检测和保护电路是由VT2和偏置元器件构成的。
    当稳压电路正常工作时，VT2发射极电位等于输出端电压。而基极电位由u经R2和R3分压获得，发射极电位低于基极电位，发射结反偏使VT2截止，保护不起作用。当负载短路时，VT2的发射极接地，发射结转为正偏，VT2立即导通，而且由于R2取值小，一旦导通’很快就进入饱和。其集一射极饱和压降近似为零，使VT1的基一射之间的电压也近似为零，VT1截止，起到了保护调整管VT1的作用。而且，由于VT1截止，对Ui无影响，因而也间接地保护了整流电源。一旦故障排除，电路即可恢复正常。
