对线性电源电路的识读，我们首先要了解线性电源电路的特点和基本工作流程和结合具体电路熟悉电路的结构组成。然后， VD0-M841-015 依据电路中主要元器件的功能特点，对整体电路进行电路单元的划分。最后，通过对各电路单元的分析，完成对整体线性电源电路的识读。
    1．线性电源电路的工作流程
    图4-1所示为线性电源电路的工作流程方框图。


    由图可知，线性电源电路是先将交流电通过变压器降压，经整流得到脉动直流后再经滤波得到微小波纹的直流电压，最后再由稳压电路输出较力稳定的直流电压。
    这种电路俗称串联稳压电路，其电路结构简单，可靠性高，目前，在科研、家电、工厂等电子产品中都有广泛的应用。
    2．线性电源电路的结构组成
    当我们对线性电源电路的工作流程有了一定的了解后，就可以具体看一下线性电源电路的结构组成，图4-2所示是线性电源电路。从图中我们可以看出，该线性电源电路是由降压变压器、桥式整流堆、滤波电容器及稳压晶体管等组成的。

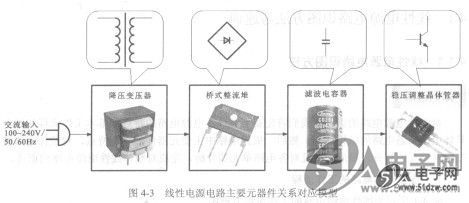

    结合对电路流程的了解，我们可以将各主要部件与电路流程初步建立起一个简单的元器件关系对应模型，如图4-3所示。
