功率放大电路与电压放大电路在工作原理上并无本质区别，只是任务各有侧重。电压放大电路的目的是放大信号的电压，而功率放大电路的任务是向负载提供足够大的功率，驱动执行机构动作。因此，功率放大电路不仅要有较高的输出电压，而且要有较大的输出电流，三极管通常工作在接近于极限状态。同时要求功率放大电路非线性失真尽可能小，效率要高。

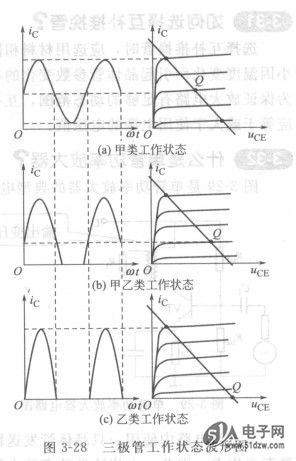

    功率放大电路根据工作状态的不同，分为甲类、乙类和甲乙类三种工作状态，其工作波形如图3-28所示。三极管工作在甲类工作状态时，静态工作点设置在交流负载线的中点，在正弦输入信号的整个周期内管子都导通，波形如图3-28(a)所示。三极管工作在甲乙类状态时，静态工作点设置的较低，管子导通的时间大于正弦信号的半个周期而小于一个周期，如图3-28(b)所示。三极管工作在乙类状态时，静态工作点设置在交流负载线的截止点，管子只在正弦输入信号的半个周期内导通，如图3-28 (c)所示。单管甲类功率放大电路结构简单，失真小，但管耗大，输出功率小，效率低，只适用于小功率放大电路。单管乙类、甲乙类工作状态，管耗低，效率高，输出功率大，但失真大。目前多采用互补对称功率放大电路，这种电路由工作在甲乙类状态的两只不同类型三极管组成，既能增大输出功率，提高效率，同时也减小了非线性失真。      S29AL016D70TFI020
