耳机的组成结构、工作原理都与喇叭很相似。耳机也是由磁路系统与发音系统两部分构成。下面以应用最多的耳塞式耳机为例，来介绍耳机的结构及发音原理。
    1．常见的两种耳机   BU52031NVX
    图7-1、所示是两种常见耳机，图7-1 (a)为耳塞式耳机，体积小巧，多塞入耳朵使用，常简称为耳塞。它由插头、导线、耳塞三部分组成，插头和导线馈送音频电流信号，耳塞是才耳机工作的中心，由它完成电一声转换。这种耳机只能塞入一个耳朵听，也称为单耳机，与之配套的导线是两心线（或说两根导线），插头使用单心插头。
    图7-1 (b)所示耳机由全属架、双耳机、四心线、双心插头组成。应用时将金属架框在头上，两个耳机便盖在耳朵上，所以称为头戴式耳机。金属架有一定弹性，耳机外表包有一层海绵，所以两个耳机能够紧贴在两个耳朵上，这样感觉柔软舒适，也使声音传播成为密闭式，不会影响别人。头戴式耳机配套使用四心导线，每个耳机有一根地线和一根音频信号线，也有的共用一根地线而采用三心线。这种耳机配用双心插头。图7-1 (c)所示是耳机的图形符号，耳机的文字符号用B表示。

   2．耳塞式耳机的组成

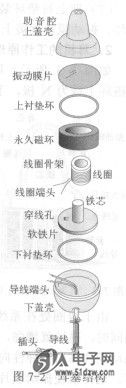

    图7-2所示是耳塞式耳机的部件。它主要由助音腔、上盖壳、振动膜片、上衬垫环、永久磁环、线圈、铁芯、软铁片、下衬垫环、下盖壳、导线、插头等组成。各部件的特点如下。
    上盖壳（包括助音腔）是用塑料制成的阶梯式圆台壳盖，下端最大外径为14mm，内径为13mm。上端有一小孔，最小内径为2mm，壳盖整个高度为18mm。它不仅是一个单纯的上盖壳，还起着助音腔的作用。
    振动膜片是钢质薄圆片，直径为12mm，厚度O.lmm。它具有一定的硬度和弹性，有良好的导磁能力。
    上衬垫环是用塑料制成的环片，厚0.2mm，外径为12mm，内径为10.4mm。
    耳机磁环可用永磁材料（钕铁硼、铁钴镍合金）和恒磁材料（钡铁氧体）制成。永磁可以使磁环做得小一些，符合耳机小巧的需要。恒磁往往要求磁铁体积较大，而磁体越大，磁的永久性越差，磁路杂散磁场也大。虽然恒磁的成本较为低廉，但不便于耳机
小型化，所以一般不用恒磁材料做磁环。图7-2中磁环就是用永磁材料制成马蹄形，外径为12mm，内径为7mm，高为4mm。
    线圈绕在塑料骨架上，骨架为“II”形筒式结构，最大外径为6mm，最小内径为2.7mm，整体商为4mm。绕线部分有效高度为3mm，绕线部分外径3.28mm。线圈导线的直径为0.12mm，共绕248圈，这种耳机的直流电阻值为4Ω（线圈导线的电阻值），交流阻抗为8Ω。
    铁芯是用软铁材料制成的圆柱形，高为4mm，外径为2.7mm。它接近磁场时容易被磁化，这就是铁芯的特点。
    软铁片是用软铁材料制成的薄圆片，外径为11.3mm，厚为0.5mm。它的正面制有一个圆形穿线孔，便于线圈两线头穿到背面，与导线的两个端头焊接。软铁片背面还制有一个定线卡，能将导线端部固定在软铁片上。
    下盖壳类似一个圆钵壳，如图7-2所示，它是具有一定容积的腔壳，耳机的所有部件基本上都装在这个腔壳内。下盖壳最大外径为14mm，总高度为llmm。下盖壳上端制有子口，子口外径为13mm，内径与磁环外径相同，为12mm，子口高度为2mm。下盖壳底部制有一个圆孔，直径为2.5mm，耳机的导线就从这个孔穿入耳机内。
