给三极管各电极加上适当的直流电压后，各电极才有直流电流。三极管基极电压用UB表示，Uc是集电极电压，U_E是发射极电压。  YH9332

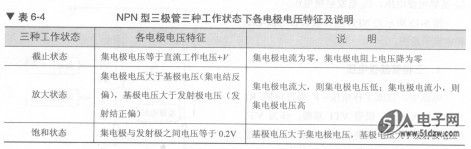

    图6-13所示是NPN型三极管各电极电压和电流示意图。


   1．三极管基极电压
    电路中，直流工作电压+V通过电阻Rl和R2分压加到三极管VT1基极，作为VT1的基极直流电压。改变电阻Rl或R2的阻值大小，可以改变三极管基极电压的大小。
    直流电压+V产生的电流经R1送入三极管VT1基极,另一部分电流经R2到地.电阻R1中的电流为I₁,R2中的电流为I₂,I₁=I₂+I_B.
    三极管VT1基极电压大小与电阻R1和R2的大小有关,面VT1基极电流大小与基极电压相关.

   2．三极管集电极电压
    直流工作电压+V经R3加到三极管VT1集电极上，R3两端的电压U₃=I_CR₃，集电极电压Uc=+V-U₃，如图6-14所示。掌握集电极电压大小的分析方法，时分析三极管集电极电路非常重要。


    当直流工作电压+V和R3，确定后，集电极电压只与集电极电流I_C的大小有关，而集电极电流受基极电流控制，所以三极管的集电极电压最终由基极电流决定。

   3．三极管发射极电压
    发射极电压与发射极电流I_E和发射极电阻R4阻值大小相关，如图6-15所示。由于发射极电流受基极电流控制，所以发射极电压也由基极电流大小决定。
