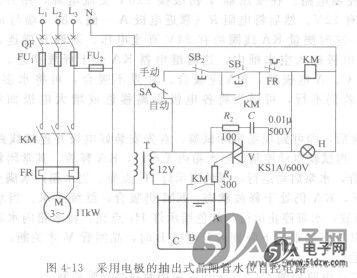

电路如图4-13所示。该电路的特点是，检测电极上所带的电压很低，只有几伏，十分安全。


    (1)工作原理合上断路器QF，将转换开关SA置于“自动”位置。当水箱内水位卜升到电极A时，双向晶闸管V的控制极得到触发电压而导通，接触器KM得电吸合，水泵启动运行，向外抽水，同时指示灯H点亮。当水位下降到脱离电极A时，由于KM常开辅助触点闭合，所以KM仍吸合，水泵继续抽水。当水位下降到电极B以下时，双向晶闸管V失去控制极电压而关断，泵停止抽水，同时指示灯H熄灭。当水位慢慢上涨，又达到电极A时，KM又吸合。水泵重新启动运行，重复上述过程，从而使水位维持在电极A与B之间。 XC18V04
    (2)元件选择变压器T选用3V·A、220112V；电极制作同图4-1;其他元件选择同图4-11。
    (3)调试  先试验电子控制电路。在变压器T初级（通过熔断器FU2）接入220V交流电源，用万用表测量T次级电压，应有12V交流电压[注意，由于一般电极之间的水电阻约数千欧，所以为了可靠触发双向晶闸管，需有足够的控制极电流（数毫安至20mA），所以变压器T的次级电压耍比图4-7的取得高些。但如果水含有盐、酸、碱，阻值极小，这时变压器T次级电压应取小于10V]。将电极放置在空水桶内，慢慢向桶内灌水，当水满至电极C、A时，双向晶闸管V应导通，接触器KM应吸合，指示灯H点亮。如果不吸合，可将水多倒入些，使电极A多没入水中；若仍不行，可适当将电极距离移近或增大电极面积；另外还可减小Ri阻值试试。以上试验正常后，将水桶中的水慢慢放出，当水位未离开电极B前，KM不会释放。如果水位一离开电极A，KM就释放，说明KM常开辅助触点闭合不良。当水位离开电极B时，KM应释放。如果不释放，有可能是电极安装有问题，应检查是否有水沿水箱壁与电极相连。这种情况，尤其在固定电极的绝缘板安装在水箱侧面（而非顶盖上）时容易发生。
    以上试验正常后，即可进行现场试验，先试验手动控制，后试验自动控制。重要的是要调整好各电极之间的距离，在保证电极不可能相互短路的情况下，尽可能靠近些。
