自动周期开关电路是一种接通电源后，自动重复地完成通、断、通、断动作的开关电路，常用于需要自动间歇控制电动机运转的场合。

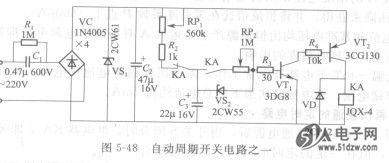

    (1)工作原理接通电源，220V市电经电容Cl降压、整流桥VC整流、稳压管VS1稳压、电容C2滤波后，提供给电路约12V直流电压。直流电压通过电阻R2、电位器RP．向电容C3充电。由于电容两端的电压不能突变，所以开始时三极管VT1、VT2截止，继电器KA处于释放周期。当C3充电电压逐渐升高到大于稳压管VS2的击穿值(约7V)时，VS2击穿，VT1、VT2导通，继电器KA得电吸合。同时C3通过R3、RP2放电。经过一段延时后（此时KA处于导通周期），C3放电完毕，电路又翻转为截止周期，重复上述过程。XC18V04
    (2)元件选择三极管VT1选用3DG8，要求p≥50；VT2选用3CG130，要求β≥50；稳压管VS1选用2CW61，稳压值为12.5～14V；VS2选用2CW55，稳压值为6.2～7. 5V：整流桥VC选用1N4005，1A/600V；二极管VD选用2CP12；继电器KA选用JQX-4，DC12V;电容Cl选用漏电电流小的CBB22型；电阻均用1/2W的。
    (3)调试接通电源，测量电容C2两端的电压，应约为12V直流电压。
    调节电位器RP1，可得到继电器KA的释放时间范围为o．1～20s；调节电位器RP2，可得到KA的吸合时间范围为3～40s。若要延长或缩短释放、吸合时间，可通过减小或增大电容C3的容量来达到。
    如果继电器KA吸合不够可靠，可减小R4的阻值，也可增大三极管VT2的β值。
