2．变频电路
    变频电路包括混频电路和本振电路，其作用是将输入调谐回路送来的电台信号与本振电路送来的本振信号进行差拍（相减），得到465kHz中频信号(f_振-f_信=465kHz）。变频电路如图5-12所示。


    (1)信号处理过程

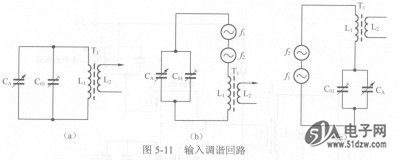

    许多电台的无线电波穿过磁性天线的磁棒，绕在磁棒上的绕组L₁上感应出各个电台的信号，当调节可变电容C_A容量使输入调谐回路频率为某一频率时，与该频率相同的电台信号在统组L₁上会形成很高的电压，该电台的信号电压感应到二次绕组L₂上，为了叙述方便，选出的电台信号用f信表示，电台信号f_信送到混频管VT₁的基极。与此同时，由振荡线圈T₂、C_B和C₀₂等构成的本振电路产生一个比电台信号f_信频率高465kHz的本振信号f振，它经C2送到混频管VT1的发射极，f_振、f_信两信号送入混频管，两信号在三极管内部进行混频差拍（即f_振-f_信），得到465kHz中频信号，该中频信号从VT，的集电极输出，经L₃送至由中周T₃的一次绕组与电容
C₀₃构成的并联谐振选频电路，因为该选频电路的频率为465kHz，它将465kHz中频信号选出，并由T₃的一次绕组感应到二次绕组，再往后送到中频放大电路。
    (2)直流工作条件
    电路中有三极管，而三极管需要有I_b、I_c、I_e电流才能正常工作，给电路提供电源后，三极管各极有电流流过，各电流的流经途径如下：


    (3)本振信号的产生过程  CD4052
    在电路接通电源后，三极管有I_c电流流过，I_c电流的途径是：+3V→中周T₃的一次绕组→绕组L₃→三极管VT₁的集电极→VT₁的发射极→R₂→地，I_c电流由无到有，是一个变化的电流，该电流蕴含着0～∞各种频率信号，这些信号在经过绕组L₃时，L₃将它们感应到绕在同一磁芯上的绕组L₄上，由于L₄、C₀₂、C_B的频率为f_振，只有频率与f_振相等的信号才在L₄上有较高的感应电压，L₄上频率为f_振的信号电压经C₂送到VT₁发射极放大，然后从集电极输出又经L₃感应到L₄, L₄上的f_振信号增大，如此反复，L₄上的f_振信号幅度越来越大，VT₁对f_振信号放大能力逐渐下降，当下降到一定值时，L₄上f_振信号幅度不再增大，幅度稳定的f_振信号送给VT₁作为本振信号。
    (4)元器件说明
    T₁为磁性天线，能接收无线电波信号；C_A、C_B两只可变电容构成一只双联电容，C_A接在输入调谐回路中，称为信号联，C_B接在本振电路中，称为振荡联，两只电容的容量在调节时同时变化，这样可以保证两电路的频率能同时改变；C_Ol、C₀₂为微调电容，分别可以对输入调谐回路和本振电路的频率进行微调，让本振电路的频率较输入调谐回路的频率高465kHz; VT₁为混频管，除了可以对信号混频差拍外，还可以放大混频产生的中频信号；R₁为VT₁的偏置电阻，能为VT₁提供基极电压；R₂为负反馈电阻，可以稳定VT₁的工作点，使I_b、I_c和I_e保持稳定：C_l为交流旁路电容，为L₂上的电台信号提供回路：C₂为耦合电容，能将本振电路产生的本振信号传送到VT1的发射极，同时能防止VT₁发射极的直流电压被L₄短路（L₄直流电阻很小）；T₂称为振荡线圈，它由L₃、L₄组成；L₄、C_B和C₀₂等构成本振电路的选频电路，能决定本振信号的频率；T₃为中周（中频变压器），它的一次绕组L₅与电容C₀₃构成并联谐振电路，谐振频率为465kHz，它对465kHz的信号呈很大的阻抗，相当一只阻值很大的电阻，当465kHz中频信号送到该电路时，在L₅两端有很高的465kHz信号电压，该电压感应到L_6上再送至中频放大电路。
