电烙铁是一种将电能转换成热能的焊接工具。电烙铁是电路装配和检修不可缺少的工具，元器件的安装和拆卸都要用到，学会正确使用电烙铁是提高实践能力的重要内容。
    (1)结构   F71883FG
    电烙铁主要由烙铁头、套管、烙铁芯（发热体）、手柄和导线等组成，电烙铁的结构如图5-20所示。当烙铁芯通过导线获得供电后会发热，发热的烙铁芯通过金属套管加热烙铁头，烙铁头的温度达到一定值时就可以进行焊接操作。


    (2)种类
    电烙铁的种类很多，常见的有内热式电烙铁、外热式电烙铁、恒温电烙铁和吸锡电烙铁等。
    ①内热式电烙铁
    内热式电烙铁是指烙铁头套在发热体外部的电烙铁。内热式电烙铁的实物外形如图5-21所示。内热式电烙铁体积小、质量小、预热时间短，一般用于小元器件的焊接。内热式电烙铁的功率一般较小，但发热元件易损坏。


    内热式电烙铁的烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般20W电烙铁其电阻为2.4kΩ左右，35W电烙铁其电阻为1.6kΩ左右。常用的内热式电烙铁的功率与对应温度见表5-2。


    ②外热式电烙铁
    外热式电烙铁是指烙铁头安装在发热体内部的电烙铁。外热式电烙铁的实物外形如图5-22所示。


    外热式电烙铁的烙铁头长短可以调整，烙铁头越短，烙铁头的温度就越高。烙铁头有凿式、尖锥形、圆面形和半圆沟形等不同的形状，可以适应不同焊接面的需要。
    ③恒温电烙铁
    恒温电烙铁是一种利用温度控制装置来控制通电时间使烙铁头保持恒温的电烙铁。恒温电烙铁的实物外形如图5-23所示。


    恒温电烙铁一般用来焊接温度不宜过高、焊接时间不宜过长的元器件。有些恒温电烙铁还可以调节温度，温度调节范围一般在200～450℃。
    ④吸锡电烙铁

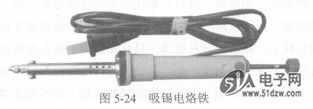

    吸锡电烙铁是将活塞式吸锡器与电烙铁融于一体的拆焊工具。吸锡电烙铁的实物外形如图5-24所示。在使用吸锡电烙铁时，先用带孔的烙铁头将元器件引脚上的焊锡熔化，然后让活塞运动产生吸引力，将元器件引脚上的焊锡吸入带孔的烙铁头内部，这样无焊锡的元器件就很容易拆下。


    (3)选用   FA5511
    在选用电烙铁时，可按下面原则进行选择。
    ①在选用电烙铁时，烙铁头的形状要适应被焊接件物面要求和产品装配密度。对于焊接面小的元器件，可选用尖嘴电烙铁；对于焊接面大的元器件，可选用扁嘴电烙铁。
    ②在焊接集成电路、晶体管及其他受热易损坏的元器件时，一般选用20W内热式电烙铁或25W外热式电烙铁。
    ③在焊接较粗的导线和同轴电缆时，一般选用50W内热式电烙铁或者45～75W外热武电烙铁。
    ④在焊接很大元器件时，如金属底盘接地焊片，可选用100W以上的电烙铁。
