无刷直流电动机内的霍尔元件,无刷电动机的工作原理,无刷直流电动机定子绕组必须根据转子的磁极方位切换其中的电流方向,才能使转子连续旋转,因此在无刷直流电动机内必须设置一个转子磁极位置的传感器,这种传感器通常采用霍尔元件,为典型霍尔元件的工作原理。

典型霍尔元件的工作原理,霍尔元件安装在无刷直流电动机靠近转子磁极的位置,输出端分别加到两个晶体三极管的基极,用于输出极性相反的电压,控制晶体三极管导通与截止,从而控制绕组中的电流,使其绕组产生磁场,吸引转子连续运转。

如果万用表始终显示“000”, 则说明电容器内部短路;如果始终显示“1”(溢出符号),则可能电容器内部极间断路。

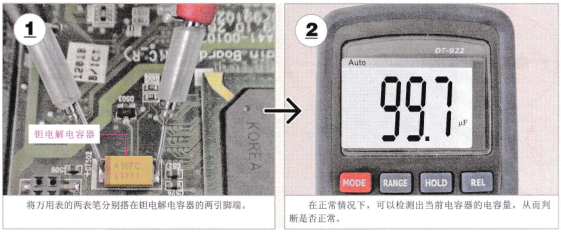

用数字万用表电阻挡测量电容器的方法,电子元器件检测维修技能全图解,二次检测中的阻值都应为无穷大。若有固定阻值(指针向右摆动),则说明电容器漏电损坏或内部击穿。

0.01uF以下容量固定电容器的检测方法,一般0.01uF以下固定电容器大多是瓷片电容、薄膜电容等。

因电容器容量太小,用万用表进行检测,只能定性地检查其绝缘电阻,即有无漏电、内部短路或击穿现象,不能定量判定质量。

指针万用表检测0.01uF以下固定电容器的方法。

O.0luF以上容量固定电容器检测方法,将功能旋钮旋至P.x1(太挡.两表笔分别接屯容的两个引脚、观条有针有毛偏转,然后交换表笔再测一次。

观察表针向右摆动后能否再回到无穷心大位置,若不能回到无穷大位置,说明电容器有问题。
