主要结构及运动形式 该机床的主要结构与T68镗床基本上相同,由于采用了机械的无级变速和液压装置,使进给更加平稳,工作加工精度更高。

机床共有七台异步电动机。M1是主轴电动机,带动主轴和平旋盘旋转。M2、M3分别是液压泵电动机和润滑泵电动机。M4是工作台旋转电动机。M5是尾架升降电动机。M6是主轴调速电动机。M7是冷却泵电动机。

电路特点及控制要求,T610型卧式镗床的主轴和平旋盘用机械方法调速。主轴有三挡速度,每一挡速度中用钢球机械变速器作无级调速。

主轴和平旋盘的调速是通过改变钢球变速器的位置实现的。钢球无级变速器有一个变速范围,达到极限位置时,拖动变速器的电动机应自行停车。

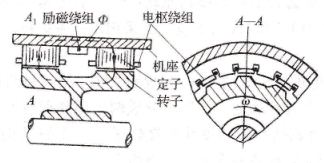

变速器的最高转速为30001・/min,最低转速为500∥min,变速器与一台测速发电机连接。当变速器速度为3000r/min时,测速发电机TG的电压为50Ⅴ,变速器为500∥min时,TG的电压为8.33Ⅴ。

变速器由异步电动机拖动,当变速器上升到30001・/min或下降到5001・/min时,电动机M6自行停车。其无级变速器极限位置自动停车控制线路.

Ⅴ3和V4组成多谐振器电路,两个放大三极管不能同时维持导通状态,Ⅴ3和Ⅴ4轮流导通,Ⅴ4输出电压送到Ⅴ2的基极回路,使Ⅴ2截止,Ⅴ3的输出电压则使V1截止。

所以V1和Ⅴ2两个晶体管就轮流工作,将触发脉冲分别送到晶闸管V5和Ⅴ6,使两个晶间管轮流工作,通过电磁吸盘线圈YH的电流方向就交替改变,其频率由多谐振荡器的参数决定。
