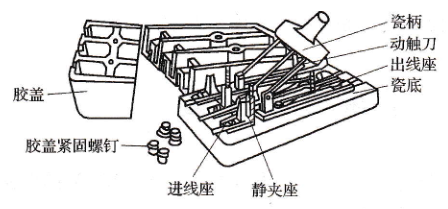

刀架做进给运动;M2为冷却泵电动机,用以输送切削液;M3为刀架快速移动电动机。将钥匙操作式按钮SB向右旋转,再扳动断路器QF将三相电源引人。

主轴电动机M1由接触器KM控制,热继电器KH1作过载保护,熔断器FU作短路保护,接触器KM作失压和欠压保护。冷却泵电动机M2由中间继电器KA1控制,热继电器KH2作为它的过载保护。刀架快速移动电动机M3由中间继电器KA2控制,由于是点动控制,故未设过载保护。

FU1作为冷却泵电动机M2、刀架快速移动电动机M3、控制变压器TC的短路保护。

主轴电动机M1的控制M1启动:的白锁触头(8主触头(2区)区)闭，按下SB2→KM线圈得电，电动机M1启动运转，常开辅助触头(10区)闭合,为KA1得电作准备

M1停止:按下SB1→KM线圈失电→KM触头复位断开→M1失电停转。

主轴的正反转是采用多片摩擦离合器实现的。

冷却泵电动机M2的控制，由于主轴电动机M1和冷却泵电动机M2在控制电路中采用顺序控制,所以只有当主轴电动机M1启动后,即KM常开辅助触头(10区)闭合,合上旋钮开关SM,冷却泵电动机M2才可能启动。当M1停止运转时,F嘭L自动停止。

刀架快速移动电动机M3的控制，刀架快速移动电动机M3的启动是由安装在进给操作手柄顶端的按钮SB3控制的,它与中间继电器KA2组成点动控制线路。

刀架移动方向(前、后、左、右)的改变,是由进给操作手柄配合机械装置实现的。如需要快速运动,按下SB3即可。

照明、信号灯电路分析 控制变压器TC的二次侧分别输出24V和6Ⅴ电压,作为机床照明灯的电源。EL为机床的低压照明灯,由开关SA控制;HL为电源的信号灯。它们分别采用FU4和FU3做短路保护。
