注释在电路图中十分重要,电路图中所有的文字都可以归入注释一类。在电路图的各个地方都有注释存在,用于说明元件的型号、名称等。

维修中会用到的电路原理图,日常维修中经常用到的电路图主要是电路原理图,下面进行详细分析。电路原理图是用来体现电子电路工作原理的一种电路图。由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电路中。

在电路原理图中,用符号代表各种电子元器件,它给出了产品的电路结构、各单元电路的具体形式和单元电路之间的连接方式。

第一步:找出电路板中疑似故障元器件。并记下电路板上元器件的文字标号(如图中的N9)。

第二步:打开电路原理图的PD,在搜索栏中输入元器件的标号(N9),搜索元器件路图。

第三步:软件会自动跳到搜索到的页面,可以看到N9元件的电路原理图。

第四步:根据该元件周围线路标识判断,如图中标有SYSTEM EEPROM和SYS~EEPROM,说明此芯片的作用是负责存储的,是一个存储系统程序的芯片。

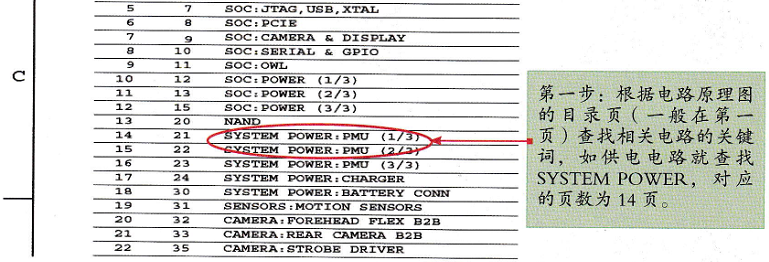

根据电路原理图查找单元电路元器件,根据电路原理图找到故障相关电路元器件的编号(如无法开机,就查找电源电路的相关元器件),然后在电路板上查找相应的元器件进行检测。

什么是电路图,电路图是人们为了研究和工程的需要,用约定的符号绘制的一种表示电路结构的图形。通过电路图可以分析和了解实际电路的情况。这样,我们在分析电路时,就不必把实物翻来覆去地琢磨,只要拿着一张图纸即可,从而大大提高了工作效率。

电路图的组成元素,电路图主要由元器件符号、连线、结点、注释四大部分组成。元器件符号。表示实际电路中的元件,它的形状与实际的元器件不一定相似,甚至完全不一样。但是它一般都表示元器件的特点,而且引脚的数目都和实际元器件保持一致。

这时,通常先查到元器件的编号,然后根据元器件的编号,结合电路原理图了解元器件的功能和作用,依次进一步找到具体故障元器件。
