连线表示实际电路中的导线,在原理图中虽然是一根线,但在常用的印制电路板中往往不是线而是各种形状的铜箔块,就像收音机原理图中的许多连线在印制电路板图中并不一定都是线形的,也可以是一定形状的铜膜。

需要注意的是,在电路原理图中总线的画法经常是采用一条粗线,在这条粗线上再分支出若干支线连到各处。结点。表示几个元件引脚或几条导线之间相互的连接关系。

所有和结点相连的元件引脚、导线,不论数目多少,都是导通的。不可避免的,在电路中肯定会有交叉的现象,为了区别交叉相连和不连接,一般在电路图制作时,给相连的交叉点加实心圆点表示,不相连的交叉点不加实心圆点或绕半圆表示,也有个别的电路图是用空心圆来表示不相连的。

结点(一般用圆点表示)

注释用于说明元件的参数及名称等。

电路图组成元素

此处连线相交但没有圆点,说明实际线路中没有相交.

元器件符号的形状与实际的元器件不一定相似号甚至完全不一样.图中C863为电容器9R855为电阻器。

如何对照电路图查询故障元器件,在维修电路时,根据故障现象检查电路板上的疑似故障元器件后(如有元器件发热较大或外观有明显故障现象),接下来需要进一步了解元器件的功能。

看懂电路原理图中的各种标识,要看读懂电路原理图,首先应建立图形符号与电气设各或部件的对应关系以及明确文字标识的含义,才能了解电路图所表达的功能、连接关系等。

音打开第14页可以看到与电源有关的电路。

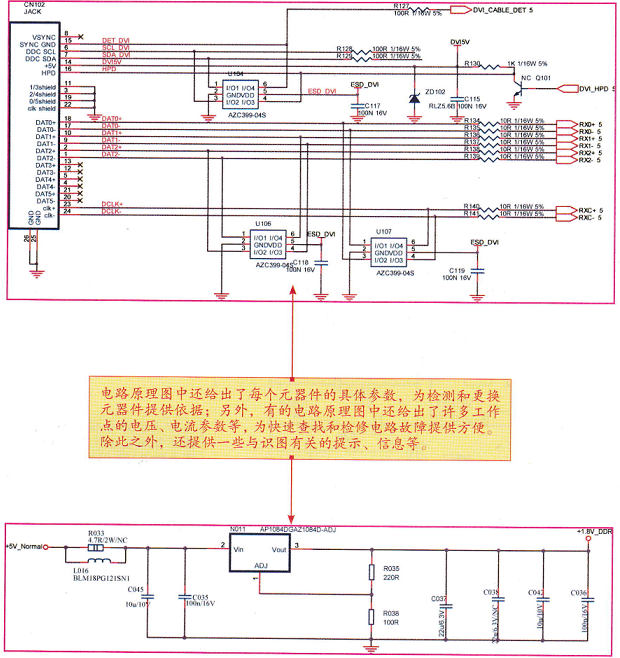

电路图中的元器件编号,电路图中对每一个元器件都进行编号,编号规则一般为字母+数字,如CPU芯片

的编号为UlOl。

电阻器的符号和编号,电路图中的各种标识,电感器的符号和编号.

电感器的特性之一就是通电线圈会产生磁场,且磁场大小与电流的特性息息相关。

当交流电通过电感器时电感器对交流电有阻碍作用,而直流电通过电感器时,可以顺利通过。电感器的符号和编号。
