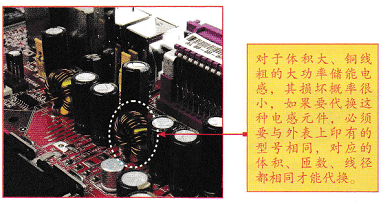

主板电路中的磁环/磁棒电感器主要应用在各种供电电路。为了测量准确,主板电路中的磁环/磁棒电感器,通常采用开路测量。用指针万用表测量主板中磁环电感器的方法。

第1步:将主板电源断开,对磁环屯感器进行观察,看待测电感器是否损坏,有无烧焦,有无虚焊等情况。

第2步:将待测磁环电器从电路板上焊下,并洁电感器的两端引脚,除两端引脚下的污物,确保测量时的准确性，测量主板中磁环电感器。

总结:由于测量的磁环电感器的阻值接近于O,因此可以判断,此电感器没有断路故障。

提示:对于电感量较大电感器,由于起线圈圈数较多,直流电阻相对大,因此万用表可以测量出一定阻值。

电感器检测与代换方法,业余条件下对电感器好坏的检查常用电阻法进行检测。一般来说,电感器的线圈

匝数不多,直流电阻很低,因此,用万用表电阻挡进行检查很实用。

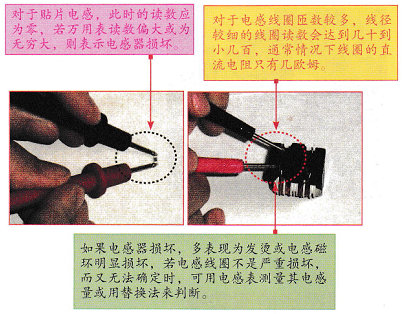

用指针万用表检测电感器的方法,如果电感器的阻值趋于○Ω时,则表明电感器内部存在短路的故障;如果被测电感器的阻值趋于无穷大,选择最高阻值量程继续检测,阻值趋于无穷大,则表明被测电感器已损坏。

在检测电感时,首先应分辨出电感的每个引脚与哪个线圈相连,然后进行检测。

总结:由于测得封闭式电感器的阻值为O4,非常接近于OOO,因此可以判断该电感器没有断路故障。

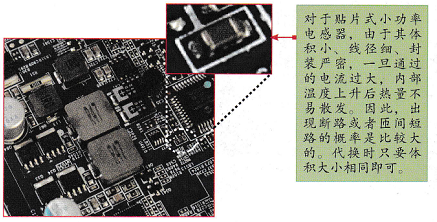

主板电路贴片电感器现场检测实操，主板中的贴片电感器主要在键盘/鼠标接口电路、USB接口电路、南北桥芯片组附近。主板中的贴片电感器可以使用数字万用表测量,也可以使用指针万用表进行检测,为了测量准确,通常采用开路测量。

用数字万用表测量主板中贴片电感器的方法。

笫2步:用电烙铁将待测封闭式电感器从电路板上焊下,并清洁封闭式电感器两端的引脚,去除两端引脚上存留的污物,确保测量时的准确性。
