电感器现场检测实操,封闭式电感器现场检测实操,封闭式电感器是一种将线圈完全密封在一绝缘盒中制成的。这种电感减少了外界对其自身的影响,性能更加稳定。

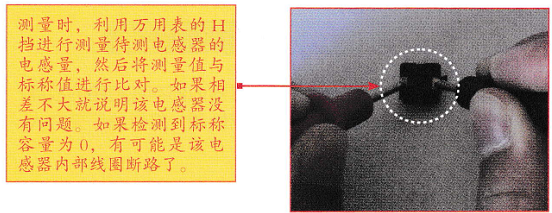

用数字万用表检测电路板中封闭式电感器的方法。

对于电与号对粗感小种要型对于体积大、铜线大功率储能电其损坏概率很如果要代换这感元件,必须外表上印有的相同,对应的体积、匝数、线径都相同才能代换。

几种常用电感器的代换方法(续),第1步:断开屯路板的屯源今然后对封闭式屯感器进行观察,看待测电感器是否有无烧焦、虚焊等情况;如果有1则电感器可能已发生损坏。

将指针万用表的红、黑表笔分别接在电感器的引脚上。此时,会测得当前电感器的阻值。在正常情况下,电感器应能够测得一个固定的阻值.

对于贴片电感，此时的计效应为零。若万用表读数偏大或为无穷大.则表示电感器损坏.对于电感线圈匝数较多,线径较细的线圈读数会达到几十到小几百,通常情况下线圈的直流电阻只有几欧姆。

如果电感器损坏,多表现为发烫或电感磁环明显损坏,若电感线圈不是严重损坏,而又无法确定时,可用电感表测量其电感量或用替换法来判断。

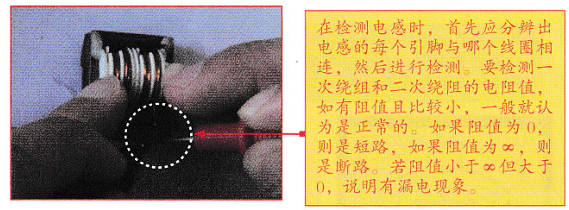

打印机电源滤波电感器(互感滤波器)现场检测实操。

打印机电路中的电源滤波电感器主要在打印机的电源供电板中,打印机电路中的电源滤波电感器一般使用指针万用表进行检测,为了测量准确,通常采用开路测量。用指针万用表测量打印机电路中的电源滤波电感器的方法。

提示:对于电感量较大的电感器,由于起线圈圈数较多,直流电阻相对较大,因此万用表可以测量出一定阻值。另外,如果被测电感的阻值趋于无穷大,选择最高阻值量程继续检测,阻值趋于无穷大,则表明被测电感器已损坏,主板电路磁环电感器现场测量实操.
