二极管又称晶体二极管,它是最常用的电子元件之一。其最大的特性就是单向导电,在电路中,电流只能从二极管的正极流入,负极流出。

利用二极管单向导电性,可以把方向交替变化的交流电变换成单一方向的脉冲直流电。

利用二极管的开关特性,可以组成各种逻辑电路(如整流电路、检波电路、稳压电路等)。为电路中常见的二极管。

电路中常见的二极管,二极管的图形符号与分类，二极管的图形与文字符号,二极管是电子电路中比较常用的电子元器件之一在电路图中,每个电子元器件都有其电路图形符号,二极管的电路图形符号，常见的二极管电路图形符号

要检测一次绕组和二次绕阻的电阻值,如有阻值且比较小,一般就认为是正常的。如果阻值为o,则是短路,如果阻值为∞,则是断路。若阻值小于∞但大于o,说明有漏电现象。

通过检测电感线图的阻值诊断电感的故障,通过检测电感器的标称电感量诊断故障,检测电感的标称电感量之前,要先对电感器的外观进行检查,然后对电感的标注信息进行读取,获得待测电感器的标称电感量。

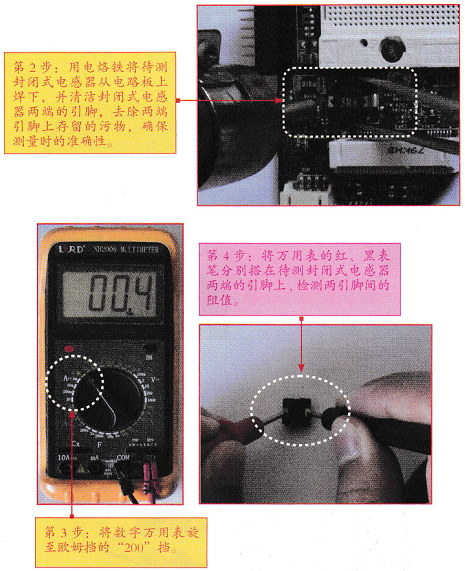

第3步:将数字万用表旋至欧姆挡的“200”挡。

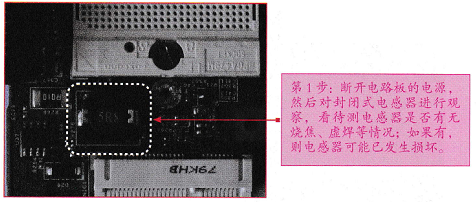

第4步:将万用表的红、黑表笔分别搭在停测封闭式屯感器两端的引脚上，检测两引脚间的阻值.第1步:将主板的电源断开,然后对电感器进行观察,看待测电感器是否损坏,有无烧焦、有无虚焊等情况。如果有,则电感器损坏。

第4步:将万用表的红,黑表笔分搭在待测贴片电感器两端的引脚上,检测两引脚间的阻值。

总结提示，用数字万用表测量主板中贴片，由于测量的电感器的读数OOO3,接近于0,因此判断此电感器正常。如果测量时,万用表的读数偏大或为无穷大,则表示电感器损坏。
