功能安全批准 sil 2 / sc3单极性电流输出采用 t v rheinland，文件编号968 / fsp 2055.00 / 20电流 / 电压输出可用于单端电流输出范围: 0 ma 至20 ma，4 ma 至20 ma，0 ma 至24 ma，20 ma，24 ma,-1 ma 至 + 22 ma 电压输出范围(20% 超量程) : 0 v 至5 v，0 v 至10 v，5 v，以及10 v 用户可编程偏移和增益改进的片上12位 adc 作为一个独立的监测功能，可以验证输出和准确性。

片上参考 t v 莱茵 dpc 的热管理用户可编程偏移和增益健壮的体系结构, 包括输出故障保护 emc 测试标准: iec 61000-4-6进行抗扰度(10v，a 级) iec 61000-4-3辐射抗扰度(20v / m，a 级) iec 61000-4-2(6 kv 触点，b 级) iec 61000-4-4电快速瞬变电路(eft)(4 kv，b 级) iec 61000-4-4 5浪涌(4kv，b 级) cisrp 11辐射发射(b 级)32引线，5mmlfcsp-40c 至 + 105c 温度范围

Adfs5758是一种功能安全认证的单通道电压电流输出、片内动态功率控制(dpc)的数字模拟转换器(dac) ，以最大限度地减少封装功耗。

使用 eval-adfs5758sdz 时请参考数据表。

各种链路选项的配置在评估板的硬件部分进行了说明。 配套软件的安装在 ace 软件和 adfs5758插件部分有描述。

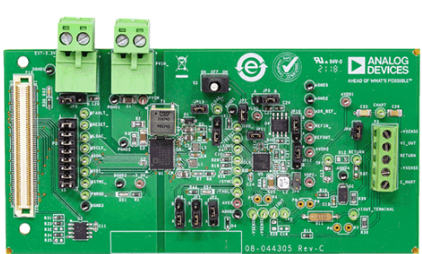

Eval-adfs5758sdz ，需要 eval-sdp-cs1z 板。 Eval-adfs5758sdz 接口通过 eval-sdp-cs1z 板连接到 pc 的 usb 端口。 分析、控制、评估(ace)软件允许简化 adfs5758的编程，并且可以通过 eval-adfs5758sdz 评估板获得。

EVAL-ADPD4000Z-PPG 评估板为用户提供了一种评估 ADPD4000/ADPD4001 光度计前端的简单方法。

EVAL-ADPD4000Z-PPG 评估板为生命体征监测应用实现了一种简单的分立式光学设计，具体而言是一种腕式光学体积描记法 (PPG)。

EVAL-ADPD4000Z-PPG 具有三个绿色发光二极管 (LED)、一个红外线 (IR) LED 和一个红色 LED，所有这些 LED 都是单独驱动的。板上填充了一个 7 mm2 光电二极管 (PD)。该 PD 没有滤光膜。不过，提供了一个具有红外线滤光片的引脚对引脚替代器件。

完整的评估系统包括 Wavetool 评估软件图形用户界面 (GUI)，用于为用户提供低级别寄存器访问和高级别系统可配置性。可以实时（具有有限的延迟）显示流入该工具的原始数据。为频域和时域分析提供了视图。

利用 Wavetool 评估软件（可以在下面进行下载）的用户数据报协议 (UDP) 传输功能，可以实时对外部分析程序（如 LabVIEW® 或 MATLAB®）进行数据流连接和寄存器配置。

EVAL-ADPD4000Z-PPG 板由 EVAL-ADPDUCZ 微控制器板（可以通过 EVAL-ADPD4000Z-PPG 产品页面获取）供电。除电源要求之外，微控制器还从 ADPD4000 接收串行端口接口 (SPI)（默认）或 I2C 数据流。这两个板通过一条带状电缆连接在一起。微控制器重新封装数据，通过 USB 将其发送到虚拟串行端口，然后再发送到 PC，最后在 Wavetool 评估软件中显示。还可以使用 SPI（对于 ADPD4000）或 I2C（对于 ADPD4001）将 EVAL-ADPD4000Z-PPG 直接连接到用户的微控制器开发系统。

产品种类:

8位微控制器 -MCU

RoHS:

安装风格:

SMD/SMT

封装 / 箱体:

SOIC-28

系列:

核心:

数据总线宽度:

8 bit

最大时钟频率:

20 MHz

程序存储器大小:

3 kB

数据 RAM 大小:

72 B

ADC分辨率:

No ADC

输入/输出端数量:

20 I/O

工作电源电压:

2 V to 5.5 V

最小工作温度:

- 40 C

最大工作温度:

+ 85 C

封装:

Tube

高度:

2.31 mm

长度:

17.87 mm

产品:

MCU

程序存储器类型:

Flash

宽度:

7.49 mm

商标:

Microchip Technology

数据 ROM 大小:

2 k

数据 Rom 类型:

EEPROM

计时器/计数器数量:

1 Timer

处理器系列:

PIC16

产品类型:

8-bit Microcontrollers - MCU
