14 位 4.5Msps 逐次逼近寄存器（SAR） ADC LTC2314-14，该器件采用纤巧 8 引线 TSOT-23 封装，与同类解决方案相比，尺寸减小多达 90%，适用于空间受限型应用。这个小型 SAR ADC 在 8mm2 占板面积中集成了一个精确的 2.048V / 4.096V 基准，具备 7ppm/ºC 的典型温度系数和保证的 20ppm/ºC 最大温度系数。LTC2314-14 在 3V 至 5V 电源电压范围内工作，与市场上的其他同类器件相比，其功耗最低（3V 时为 18mW，5V 时为 31mW）。LTC2314-14 具备串行 SPI 接口、纤巧占板面积和非常低的功耗，非常适用于多种便携式和空间受限型应用，包括医疗设备、通信系统和电池供电系统。

LTC2315-12，该器件是与 LTC2314-14 引脚及软件兼容的 12 位版本，具备 5Msps 快速采样率。LTC2314-14 和 LTC2315-12 是 14 位和 12 位 SAR ADC 系列中两款领先的器件，该系列具备 500ksps 至 5Msps 采样率，14 位分辨率版本的 SNR 为 77.5dB，12 位分辨率版本的 SNR 为73dB。准确的 DC 规格包括：14 位版本的最大 INL 和 DNL 分别为 ±3.75LSB 和 ±0.99LSB，12 位版本的最大 INL 和 DNL 分别为 ±1.25LSB 和 ±0.99LSB。完整的 LTC2314 SAR ADC 系列可灵活地用 3V 或 5V 电源工作，提供单端单极性输入，采用小型 8 引线 TSOT-23 封装，集成了精确的基准，具备低功耗，可提供打盹和休眠模式以优化系统功耗。

照片说明：采用纤巧 8 引线 ThinSOT™-23 封装的 14 位、4.5Msps SAR ADC

性能概要：LTC2314-14 和 LTC2315-12

4.5Msps 采样率

保证的 14 位无漏码

内部基准：2.048V / 4.096V 范围

低噪声：77.5dB SNR

低功率：在 4.5Msps 和 5V 时为 6.2mA

可灵活地采用 3V 或 5V 电源工作

INL 最大值为 ±3.75LSB （5V），DNL 最大值为 ±0.99LSB

休眠模式时典型电源电流《1μA

打盹模式快速唤醒时间（在单个转换周期之内）

单独的 1.8V 至5V 数字 I/O电源

高速 SPI 兼容串行 I/O

保证工作在 –40°C 至 125°C 温度范围

8 引线 TSOT-23 封装

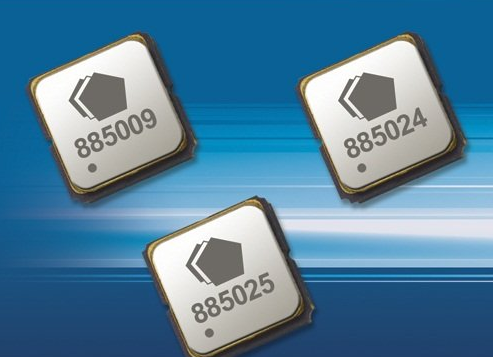

TriQuint新的885024和885025 体声波滤波器分别覆盖无线频段 2的下行链路和上行链路的路径。885024的中心频率为1960 MHz，通带为1930 - 1990 MHz，射频功率处理能力为+33dBm（2W）。885025的中心频率为1880 MHz，通带为1850 - 1910 MHz，射频功率处理能力为+30dBm（1W）。这两款体声波带通滤波器的插入损耗均为5.5dB或更小，在1920 MHz抑制为20dB。

新的885009 滤波器滤波器覆盖频段 7的上行链路频带，中心频率为2535 MHz，通带为2500 - 2570 MHz，射频功率处理能力为+30dBm （1W），在2170MHz抑制为30dB，插入损耗为3.5dB或更小。所有三款体声波滤波器均有狭窄的过渡带宽（从通带过渡到抑止带），这有助于实现更出色的信号抑制，另外它们也不需要外置的50Ω匹配电路。
