LF247DT离心开关主绕组,相源单电启动绕组转子.

图4.5-8 分相式电动机,(a)电路;(b)启动矢量图;(c)运转分析

分相电动机具有转速恒定、转矩可变的特点。这种电动机既可以工作于120V,也可以工作于240V电压。对于低电压来说,定子线圈被分成两个相同的绕组,它们以并联的方式联接;对于高电压来说,则两个定子绕组以串联的方式联接。启动转矩是全载转矩的150%~200%,启动电流是满载电流的5~8倍。分相电动机常常用于许多种电器设备之中,例如:溅农机、燃油炉、排风扇等(另外,它的转向可以通过调换启动绕组的引线来实现,电容式电动机.

电容式电动机与分相式电动机的区别是:在启动绕纸上串联一个电容器。电容式电动机的外观,如图5-9所示。

电容器位于电动机的取部,电容器之间产生的相位差比分相式电动机大得多。启动绕组曲多匣粗导线绕簿查而成,它与电容串联。fn与fM之间的相位差大约为90°。正是由于上述条件的存在,电容式电动机产生的启动转矩高于分相式电动机,它的启动转矩是全载转矩的350%。

电容式电动机旋转磁场的形成如图4.5-10所示。

图4.5-9 电容式电动机      在图4.5-10(a)中,加在两个线圈上的电流,分别为:j1是主绕组上的电流,u1是经过电容移相90°后的电流。可见,串联电容的支路上几定子启动绕组的引线来实现,罩极式电动机.

罩极式电动机具有凸极式定子和鼠笼转子。定子上的凸极与直流电动机基本相似,但罩极电动机的定子铁心是叠片结构,并且上面开有一个小槽,槽上绕有一个短路铜环。这一铜环被称为罩极线圈。如图4.5-11所示。

罩极式电动机的输出功率一般很小。一个四磁极罩极电动机如图4.5-11(a)所示。罩极线圈绕在前极尖,主磁极绕组绕在整个凸极上,四个凸极上的线圈串联在一起组成主绕组。一个两磁极电动机的罩极线圈如图4.5-11(b)所示。

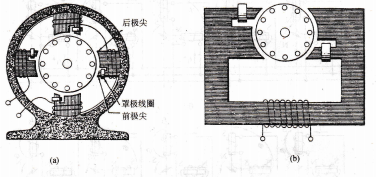

图4.5-11 罩极式电动机,(a)四磁极马达;(b)两磁极马达

后极尖罩极线圈,前极尖主磁通,随交流电流周期性地变化、当它增加时,罩极线圈被切割,结果产生了感应电动势。根据楞茨定律可以知道,簟极中的感应电流将阻止罩极处磁通的增加,而凸极-L的无罩极处磁通将被增加。当磁通达到最大值时,磁通变化率为零。于是罩极中的电压、电流也为零。与此同时,磁通被非均匀地分布在整个凸极的表面。主磁通1零值变化时,罩极线圈中的感应电压和电流将反向。结果,其产生的磁动势将阻止罩极处的磁通减小,这样,在无罩极线圈处的主磁通首先增加,然后,罩极部分的磁通增加。这一曲于罩极线圈引起的磁通变化,可以等效成电动机内部磁场的扫掠运动,这将使鼠笼转子导体被磁场切割,从而使产生在转子上的龟磁力引起了转子沿扫掠磁场的方向旋转,如图4.5-12所示。

多数罩极电动机只在分裂极的一个边上套着罩极线圈,因此,电动机的旋转方向不能改变。然而,还有一些罩极电动机在凸极的前极尖和后极尖都套有簟极线圈。前极尖罩极线鼹组成一个串联组,后极尖罩极线圈组成另外一个串联组。在电动机运行时只有一组串联线圈工作;而另一组线圈开路。这样,通过闭合和断开不同的两组罩极线圈,可以使电动机的旋转方向改变。

罩极电动机的工作特性与分相式电动机相似,它的优点是结构简单、成本低,在运行时没有滑环接触,工作比较可靠。然而,它的启动转矩小、效率低、噪音高。常用来驱动小风机.
