S2070A与双稳态电路相比较,单稳态触发器在电路组成和工作原理方面有什么不同?

用与非门和用或非门组成的微分型单稳触发器,它们的触发脉冲和输出脉冲有何区别?

如果去掉图8.1,1所示单稳态触发器电路中的Rd、Cd组成的微分电路,当触发脉冲宽度大于单稳态触发器输出脉宽时,试问电路会产生什么现象?

图8,1.1所示单稳触发器的输出脉宽与电路中哪些参数有关?对R的取值是否应有限制?为什么?

集成单稳触发器,如果选择R=能否通过外加连线的方法,将MC14528改变为不可重复触发单稳?试画出电路并说明其工作原理。

施密特触发器在电子电路中常用来完成波形变换、幅度鉴别等工作,电路具有以下工作特点:

电路的触发方式属于电平触发,对于缓慢变化的信号仍然适用,当输入电压达到某一定值时,输出电压会发生跳变。由于电路内部正反馈的作用,输出电压波形的边沿很陡直。

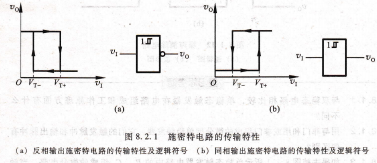

在输人信号增加和减少时,施密特触发器有不同的阈值电压,正向阈值电压u+和负向阈值电压h。正向阈值电压与负向阈值电压之差,称为田差电压,用Δu表示(Δu=u+-h)。根据输入相位、输出相位关系的不同,施密特触发器有同相输出和反相输出两种电路形式。其电压传输特性曲线及逻辑符号分别如图8,2.1(a)、(b)所示。电路的特性曲线类似于铁磁材料的磁滞回线,此曲线就作为了施密特触发器的标志。

施密特电路的传输特性,(a)反相输出施密特电路的传输特性及逻辑符号 (b)同相输出施密特电路的传输特性及逻辑符号,用门电路组成的施密特触发器电路组成,用CMOs门组成的施密特触发器如图8.2.2所示。电路中两个CMOs反相器串接,分压电阻r1、R2将输出端的电压反馈到Gi门的输人端,并对电路产生影响,脉冲波形的变换与产生.

工作原理设CMOs反相器的阈值电压uH≈I电路中R1<R2。由图8.2.2可知,Gl门的输人电平%1决定着电路的输出状态。根据叠加原理有设输入信号vl为三角波,当v1于0v时,v11≈0Ⅴ,Gl门截止,v01=uH≈uD,G2门导通,v0=L≈OV♂输人信号vI从0V电压逐渐增加,只要u1<uH,电路保持v0≈OV不变。当oI上升到%I=%H时,G1门进人其电压传输特性转折区,此时%1的增加在电路中产生如下正反馈过程:这样,输人信人电压称为正向阈值电如果I从输特性转折区电路输人向阈值电压,用u表示如果u1继续上升电路在vIl>uH后,输出状态维当降至u1uH时所对应的,输入电平称为负施密特触发器.
