BK/GBB-15触电发器构成,它们的时钟脉冲信号端C1均与系统时钟脉冲信号CP直接相连。

每个状态变化由时钟脉冲信号上升沿触发,它们的输出分别是SoS1、s2和S3,初始状态由ReseJ端设置,ReseJ接至触发器FF。的S端和触发器FF1、FF2、FF3的R端,以保证初始状态so=1,sl、s2、S3均为0。

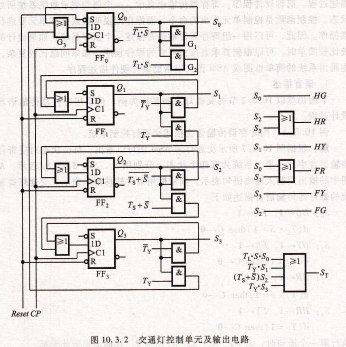

交通灯控制单元及输出电路,第一个语句的条件控制语句表达式的含义是,在so=1状态下,若rL・s=1时,定时器C清零,并在下一个时钟脉冲上升沿来到时,转向执行第二个语句。它所对应的硬件电路如图10.3.2所示,0°=1,TL・s=1,G2门输出为1,使得FF1的输人端D为1,在下一个时钟脉冲上升沿来到时,51变为1;若TL・s=0时,则在下一个时钟脉冲上升沿来到时仍执行本语句。此时对应的硬件电路图中,G1门输出为1,因而G3门输出1,使得FF。的输人端D保持为1,则FFO的输出保持为1。其他语句类推。当执行到第四个语句后,若满是条件飞=1,则在下一时钟脉冲上升沿来到时又回到第一个语句。在4种状态下,如果状态转换条件得到满足时,控制单元发出sT信号,数字系统设计基础.

so-106()-()后退继电器座(见表6-626和图6-628),继电器座件号举例,LEACH so-106()-()继电器座结构继电器座及继电器的安装,继电器安装所需的附件如表6-83所示,安装结构如图6-629~图6-631所示。

表6-82 继电器座安装附件,描述柱头螺栓2-56,螺丝2号弹簧垫片,4号弹簧垫片隔离片,4-40六角螺帽.
