ue=icare1=r103Ω  10-3~10-4

其中ure和uie都很小,其原因是由于基区宽度调制效应的存在,电压vcE增加时,会引起oE增加(输人特性曲线右移)和jc增加(输出特性曲线上翘),气和foe分别体现了oct对rE和fc的影响程度。BJT工作在放大区时,上述影响均很小(输人特性曲线几乎重合,而输出特性曲线微微上翘)。所以,在BJT的小信号模型中常把气和foe忽略掉,这在计算时产生的误差是很小的。于是,可得到BJT的简化小信号模型,如图4.3.12所示。

应当注意,如果不满足rce>Rc或rce>RL的条件,则分析电路时应考虑rce的影响.

H参数值的确定,应用BJT的H参数小信号模型替代放大电路中的BJT,对电路进行交流分析时,必须首先求出BJT在静态△作点处的H参数值。H参数值可以从特性曲线上求得,也可用H参数测试仪或晶体管特性图示仪测得。此外,rbe(即气)可由下面的表达式求得:

rbe=rbb+(1+u)(rc+ru)           (4.3.7a)

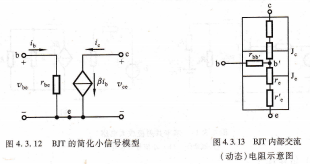

图4.3.12 BJT的简化小信号模型        图4.3.13 BJT内部交流(动态)电阻示意图

式中,rbh为BJT基区的体电阻,如图4.3.13所示,ri是发射区的体电阻。rbb和ru仅与掺杂浓度及制造工艺有关,基区杂质浓度比发射区杂质浓度低,所以rbb比ru大得多,对于小功率的BJT,rbb约为几十至几百欧,而ub仅为几欧或更小,可以忽略cre为发射结电阻,根据PN结的电流方程,可以推导出re=

ub/uc常温下re=26(mⅤ)/rEQ(mA),所以常温下式(4.3.7a)可写成,放大电路的分析方法.

根据电压增益的定义AbRi=Rzu

式中负号表示共射极放大电路的输出电压与输人电压相位相反,即输出电压滞后输入电压180°,同时只要选择适当的电路参数,就会使v。>vi,实现电压放大作用。

计算输人电阻Ri,根据第1章所介绍的放大电路输人电阻的概念,可求出图4.3.14所示电路的输人电阻

vi ib(Rb+rbe)  Rb+rbe

vi jb(u)+rbc=Rb+rbc           (⒋3.8)

共射极放大电路的输入电阻较高。

计算输出电阻R,利用第1章介绍的外加测试电压求输出电阻的方法,可得到求图4.3.14a所示电路输出电阻的电路,如图4.3.15所示。由该图求得输出电阻而故Vs=o,图4.3.15 求基本共射极放大电路的输出电阻,对输入、输出电阻的要求,应由放大电路的类型(电压放大、电流放大、互阻放大、互导放大)决定,这在第1章中已经介绍过。对于共射极放大(电压放大)电路而言,Ri越大,放大电路从信号源吸取的电流越小,输人端得到的电压oi越大。而Ro越小,负载电阻RL的变化对输出电压uo的影响越小,放大电路带负载的能力越强。

例4.3.2 设图4.3.16所示电路中BJT的u=40,rbb=200Ω,yEQ=b=0,放大电路的分析方法.
