电感变压器的检测,电感的参数,电感的参数有电感量、允许偏差、品质因数、分布电容、额定电流等。

电感量 称为自感系数,是反映电感产生自感应能力。电感量的大小,主要取决于线圈的匝数、绕制方式、有无磁芯及磁芯的材料等。

通常电感的线圈匝数越多、绕制的线圈越密集,电感量就越大。有磁芯的线圈比无磁芯的线圈电感量大;磁芯磁导率越大的线圈,电感量也越大。

允许偏差 指电感的标称电感量与实际电感量的允许误差值。振荡或滤波电路要求电感精度较高,允许偏差为±0.2%~±0.5%;耦合、高频阻流等电感的精度要求不高,允许偏差为±10%~±15%。

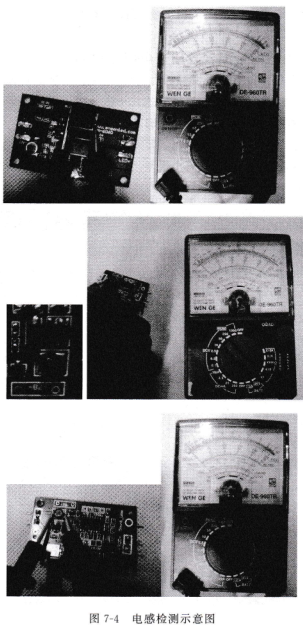

品质因数 称为Q值,是指电感器在某一频率的交流电压下工作时,所呈现的感抗与等效损耗电阻之比,是衡量电感质量的主要参数,如图7-4所示。

电感的Q值越高,其损耗越小,效率越高。Q值的大小与线圈导线的直流电阻、线圈骨架的介质损耗及铁芯、屏蔽罩等引起的损耗等有关。

分布电容 指线圈的匝与匝之间、线圈与磁芯之间的电容。电感的分布电容越小,稳定性越好。

额定电流 电感正常工作时允许通过的最大电流。在电感工作电路中,工作电流不能超过额定电流,如超过额定电流,电感会因发热而使性能参数发生改变或烧毁。

变压器的主要参数,变压器的主要参数有电压比、频率特性、额定功率和效率等。

电压比(K) 变压器的电压比K为初级、次级绕组的匝数(或电压)之比。Nl为变压器初级绕组匝数,N2为次级绕组匝数,U1为初级绕组两端的电压.U2是次级绕组两端的电压。初级、次级绕组的匝数与电压具有下列关系:

K=U1/U2=N1/N2

升压变压器的电压比K小于1,降压变压器的电压比Κ大于1,隔离变压器的电压比等于1。

额定功率(P) 指电源变压器在规定的工作频率和电压下,能长期工作而不超过限定温度时的输出功率,电源变压器常用此参数。变压器的额定功率与铁芯截面积、漆包线的线径有关。其变压器铁芯截面积大、漆包线的线径大,输出功率也大。

频率特性 变压器铁芯损耗与频率关系很大,故应根据使用频率来设计和使用,这种频率称工作频率。不同工作频率范围的变压器,一般不能互换使用。在频率范围以外工作时,会出现温度升高或不能正常工作等现象。

效率 指在额定负载时,变压器输出功率与输人功率的比值。其效率一般在60%~100%之间。效率的大小与变压器的输出功率成正比,即变压器的输出功率越大,效率也越高;变压器的输出功率越小,效率也越低。

额定电压 指在变压器的线圈上所允许施加的电压,工作时不得大于规定值。

空载电流 变压器次级开路时,初级仍有一定的电流,此时的电流称为空载电流。空载电流由磁化电流和铁损电流组成。对于50Hz电源变压器而言,空载电流基本上等于磁化电流。

空载损耗 指变压器次级开路时,在初级测得的功率损耗。主要损耗是铁芯损耗,其次是空载电流在初级线圈铜阻上产生的损耗,其损耗很小,绝缘电阻 表示变压器各线圈之间、各线圈与铁芯之间的关系．
