hmc948lp3e此后,返回弹簧和缓冲弹簧同时受到压缩,合成的反力特性将沿着斜线CD上升,显然,CD的斜率要比AB大。所以,总的反力特性为ABCD折线构成。

图中δ工作为活动铁心可移动的距离,ε最小为接触器接通状态时的剩余磁间隙,ε触点为触点断开时活动触点与固定触点之间的触点间隙。显然,活动铁心与固定铁心之间的工作间隙与触点间隙之差即为超行程,如图5.2-22所示。

接通电压与断开电压,由上分析可知,要使铁心顺利吸合,必须保证在铁心吸合的全过程中吸力处处大于反力,也就是说,接触器线圈必须有足够高的电压以使电磁铁产生足够的电磁吸力。我们将保证接触器顺利接通所需要的最低电压称为接触器的接通电压。当然,高于接通电压更容易使接触器接通。

同理,当电磁线圈两端的电压慢慢降低而单绕组接触器的吸力一反力特性,使接触器断开时,必须保证在铁心返回的全过程中吸力处处小于反力(虚线③),因而要求线圈两端的电压要足够低。保证接触器能够可靠断开时接触器线圈上的最高电压称为接触器的断开电压。当然,比断开电压更低或完全断电时,接触器更容易断开。

双绕组接触器的工作原理,双绕组接触器的基本结构,从单绕组接触器的分析和它的吸力反力特性可知,当铁心吸合后电磁吸力远远大于弹簧反力。实际上,铁心保持在吸合位置所需要的线圈磁势(对应线圈电压)并不需要那么大。线圈磁势大,必然使线圈和整个电磁铁的尺寸和重量增大,这是不利的,双绕组接触器则能克服这个缺点c双绕组接触器与单绕组接触器的触点系统和磁路系统都基本相同,只是其电磁线圈由一个绕组变为两个绕组。即吸合绕组和保持绕组,如图5.2-26所示。吸合绕组的导线粗、匝数少,而保持绕组导线细、匝数多,弘此,吸合绕组电阻小,保持绕组电阻大。同时,双绕组接触器有一对辅助常闭触点,安装在接触器壳体的底部‘触点的断开是由拉舞下端塑压的绝缘头推动的。在铁心吸合过程中,当触点已接触,铁心运动到距台座0.6~0.7mm时,拉杆下端的绝缘头便将辅助触点断开,从而使保持绕组和吸合绕组串联接入电路。

双绕组接触器的工作情况,当线圈接上电源时,由于保持绕组被辅助触点短接,电源电压只加在吸合绕组上:因为吸合绕组导线粗电阻小,电流就比较大,虽然匝数少,但产生的磁势仍然较大而能将铁心吸动,其吸力特性如图5.2-24的曲线①所示。在铁心由εI运动到ε2位置时,触点闭合,当铁心进一步运动到ε3位置时,拉杆下的绝缘头便将辅助触点顶开,从而使保持绕组投入工作:由于保持绕组与吸合绕组串联工作,线圈的电阻增大很多,线圈电流大大减小,但由于保持当线圈未通电时,由于弹簧的作用使主触点和辅助触点保持在它的初始位置。当有1529.5V的直流电压加到吸合绕组上时,产生的电磁力将克服弹簧力,使活动铁心加速移向固定铁心,到气隙很小(接近于零)时,连杆使辅助常闭触点断开,吸合绕组断电,由永久磁铁作用完成最后的行程并作为接通以后的保持力。这时,主触点闭合,辅助常开触点闭合而常闭触点断开。辅助常开触点的闭合,也为跳开绕组的通电作好了准备。

要使触点恢复初始状态,必须给“脱扣”绕组通电,使活动铁心与固定铁心之间气隙处产生的电磁磁通去抵消永久磁铁的磁通,当两者的合成磁通很弱时,其磁化力小于弹簧力,最终由弹簧推动连杆使主触点断开,继而辅助触点转换,同时将自身脱扣绕组断电。

主要技术数据:

主触点额定电流:交流275A;

主触点额定电压:交流115/200Ⅴ,400Hz;

吸合绕组工作电压:直流15~29.5V;

脱扣绕组工作电压:直流15~29.5V。

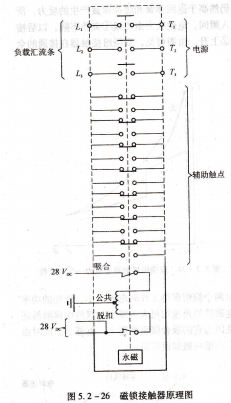

28F以磁锁接触器原理图,同时,使用时应注意,各辅助触点所能承受的交流或直流电源种类不同,电压、电流的数值有多种,必须符合具体要求。

机械自锁型接触器,自锁型接触器的原理国如图5.2-27所示。接触器吸合并被机械锁拴定于闭合位置,吸合线圈则依靠串联的辅助触点自行断电,不再消耗电功率。接触器需要释放时,只要接通脱扣线涠,利用脱扣装置解除机械闭锁。就可以在返回装置的作用下回复到释放位置。实用的机械自锁接触器可以有各种各样的机械锁栓和脱扣装置,具体结构此处不再讨论。
