xc4036xla-09hq240i开关的位置也就确定了。为简明起见,在FPGA逻辑图中,通常采用图7.4.3(b)所示的简化符号。

由于SRAM中的数据理论上可以进行无限次写人,所以,基于SRAM技术的FPGA可以进行无限次的编程。

FPGA的结构,目前,虽然FPGA产品种类较多,但Xilinx公司的FPGA最为典型。这里以该公司的产品为例,介绍FPGA的内部结构及各模块的功能。

Spartan-Ⅱ系列FPGA的结构示意图,FPGA的结构示意图如图7.4.4所示。它主要由可编程逻辑模块(CLB①)、RAM块(Bbck RAM)、输入/输出模块(IOB②)、延时锁环(DLL③)和可编程布线矩阵(PRM④,图7.4.4中未画)等组成。FPGA的规模不同,其所含模块的数量也不同。可编程逻辑模块CLB是实现各种逻辑功能的基本单元,包括组合逻辑、时序逻辑、加法器等运算功能。可编程的输人/输出模块IOB是芯片外.

系Configurable Logic Block的缩写,也称为可配置逻辑模块。

系Input/output Block的缩写。

系Delay-Locked Loop的缩写。

系Programmable Routing Maoix的缩写.

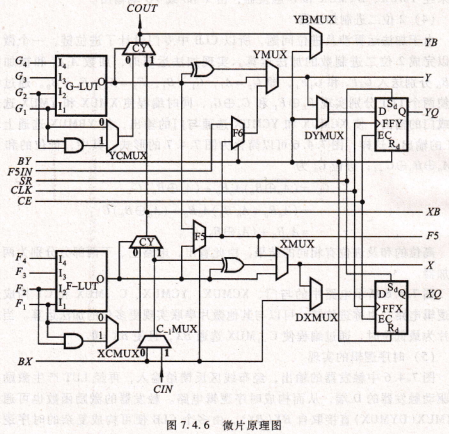

为了进一步了解CLB实现各种逻辑功能的原理,图7.4.6绘出了更详细的单个微片原理图。图中数据选择器除了CY、F5、F6外均为可编程MUX。由图看出,微片有15个输人端和8个输出端。15个输人包括两组4变量逻辑函数输人端F1~F4和G1~C4,3个触发器控制及时钟信号输人端sR、CLK和Cε,1个级联输人端F5JⅣ,2个旁路输入端BX、By和1个进位链输入端CrⅣ。8个输出包括2个组合逻辑输出端X和y,2个寄存器输出端XO和yQ,2个算术运算进位端BX和By,1个级联输出端F5和1个进位链输出端Cour。微片中上下两个LC结构基本相同,现以下面的LC为主介绍电路功能。
