TB6560AHQ(O)波音材料规格,导线/电缆的类型,导线/电缆的等级,波音标准导线件号结构.

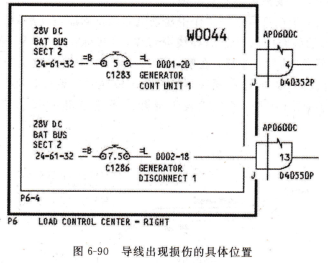

导线标记查找举例,在对一架波音B737-800飞机进行维护时,发现驾驶舱P6叫配电板上安装的1号发动机控制组件控制跳开关C1283的L接线端与插座D40352J的4号孔位连接的导线W0044-0001-20严重破损无法修理,需要更换这根导线,如图6-90所示,先查到这根导线的件号和长度,然后进行施工。

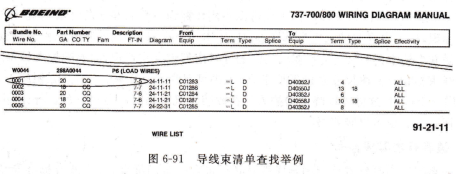

磨络WBC钳0044,导线出现损伤的具体位置,在导线束清单里找到这根导线的类型代码是CQ,导线长度是7ft5in,如图6-91导线束清单查找举例.

螺栓的直径为5/16 in,长度为21/Zl in。

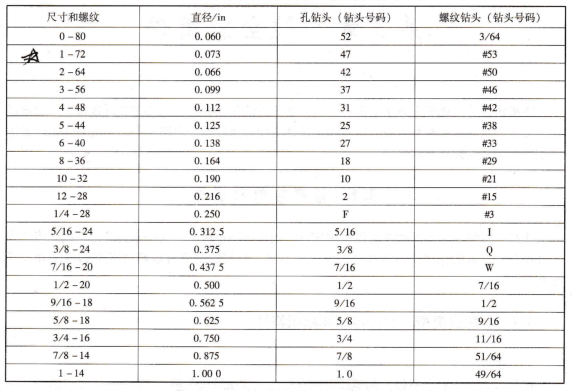

国家标准细螺纹系列 3级中级配合(NF),列出了按照国家细螺纹标准,中级配合紧固件的直径,每英寸的螺纹数以及钻孔所需要的钻头和螺纹钻头的尺寸。比如,5号细螺纹紧固件每英寸有44条螺纹,直径为1/8 in,钻孔用25号钻头,钻螺纹孔用38号钻头。直径等于或小于的带有螺纹的紧固于螺钉系列。

螺栓(包括螺钉、螺帽)的螺纹分别有粗螺纹和细螺纹两种。美国的标准分别是Amcrican Nahonal Coarse (NC), Amcrican Standard United Coarsc (UNC) 和American National Fine (NF), American standard United Fine(UNF)。

NC、NF分别是美国国家标准的粗螺纹和细螺纹;UNC、UNF分别是美国统一标准的粗螺纹和细螺纹。国家标准系列和统一标准系列的区别是每英寸长螺杆上国家标准的螺纹比较多。比如,在直径为一英寸的螺栓上,按照NF要求每英寸有14条螺纹,有12条螺纹胎等级,而按照UNF,要求螺纹的配合等级有1~5级五个等级。配合,等级2螺纹是自由配合,等级3螺纹是中级配合,等级4螺纹是紧配合,5螺纹配的松配合是用手指就可帽拧到底。等级4和等级5紧配合,是从开始到最后都要借助扳手将螺帽拧动。飞机上使用的坚丝1级要R3级配合。

标识符号,螺栓的直径、长度等信息,可以从零件的标识符号中获得。如没有特别说明,直径的间隔为1/16 in,长度的间隔为1/8 in。比如,AN4-7表示螺栓的直径为1/4 in,长度为7/8 in。当长度等于1 in时,短横后面的数字不是8,而是10。当长度大于1时,在短横后面用两位数字表示,第一位数字表示长度的整英寸数,第二位数字则表示长度的分数是八分之几英寸。
