PIC16C54-RC/50大致的详细区域隔框,区间项次号点画线索引,到另一不同章节功能识别号装配图说明,详细零件清单,说明有效性参考项,黄色为更改处无图解项,每个组件数量项次号链接到详图.

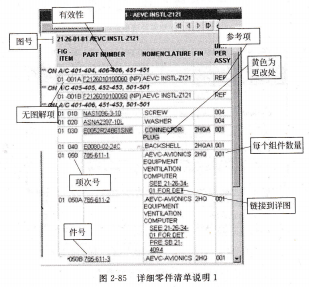

详细零件清单说明,详细零件清单是IPC中最重要的部分,描述了所有零件的必要信息,是查询的最终目标。清单由5列内容组成(见图2-85),分别是:

第1列图号/项次号栏(FIG ITEM);

第2列件号栏(PART NUMBER);

第3列解释栏(NOMENCLATURE) 解释栏中说明了该图或零件的名称及缩格关系;

第4列功能识别号栏(FIN);

第5列数量栏(UNITS PER ASSY) 数字表示图示组件中包括的零件个数。若是REF(Reference)表示参考上一级组件中的数量;若是AR(As Rcquired)表示根据装配情况确定零件数量。

与737不同的是部件的有效性标注在部件的上面,用机队序列号表示(见图2-85)。每个件号都可以打开一个超链接文本(见图2-86,图2-87),部件的互换性及供应商信息用超链接文本显示。

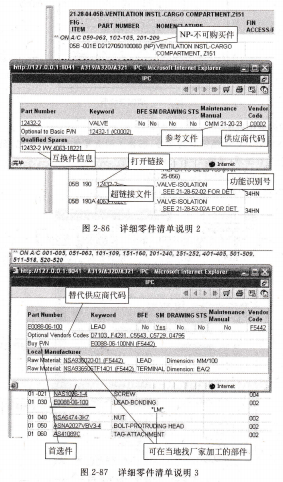

详细零件清单说明,详细零件清单说明,NP一不可购买件,参考文件供应商代码,打开链接功能识别号,超链接文件替代,供应商代码首选件,可在当地找厂家加T的部件.

有用的信号一般都有一定的脉冲宽度,而噪声多表现为尖脉冲形式。合理地选择R、C的值,使单稳电路的输出脉宽大于噪声宽度小于信号的脉宽,即可消除噪声。

如果去掉单稳态触发器电路中的Rd、Cd组成的微分电路,当触发脉冲宽度大于单稳态触发器输出脉宽时,试问电路会产生什么现象?

单稳触发器的输出脉宽与电路中哪些参数有关?对R的取值是否应有限制?为什么?

电路的触发方式属于电平触发,对于缓慢变化的信号仍然适用,当输入电压达到某一定值时,输出电压会发生跳变。由于电路内部正反馈的作用,输出电压波形的边沿很陡直。

设输入信号vl为三角波,当v1于0v时,v11≈0Ⅴ,Gl门截止,vol=uH≈uD,G2门导通,vo=uL≈OV♂输人信号vI从0V电压逐渐增加,只要u1<uH,电路保持vo≈OV不变。当oI上升到uI=%H时,G1门进人其电压传输特性转折区,此时u1的增加在电路中产生如下正反馈过程.
