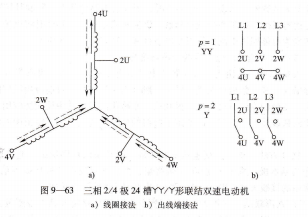

PMB6258V1.1丫Y/Y形联结。二相2/4极24槽Y丫/Y形联结双速电动机线圈及出线端接法如图9-63所示。图中实线箭头表示二极时的电流方向,虚线箭头表示四极时的电流方向。这种调速基本上属于恒转矩调速,适用于起重机、运输带等机械。

在倍极双速电动机中,由于少数极采用60°相带,出线端互差120°电角度。改为倍极时,变为120°相带,出线端互差240°电角度,造成低速时相序反转,因此应将两个出线端头对调以保证转向一致。这就是如图9-62和图9-63中所示4Ⅴ与4W调换位置的缘故。

同步电机是转子转速等于同步转速的一类交流电机。按照功率转换关系,同步电机可分为同步发电机、同步电动机和同步补偿机三类。

三相同步发电机,基本结构 三相同步发电机由定子和转子两大部分组成。按结构形式分为转磁式和转枢式两种,其中转磁式应用广泛。转磁式同步发电机定子结构与二相异步电动机相同,转子又分为两种:一种是隐极式分布绕组转子,呈细长的圆柱形,气隙均匀,适于高速旋转,一般为卧式安装,为汽轮发电机所采用;另一种是凸极式集中绕组转子,呈短粗的盘状,有明显的凸极,适于低速旋转,一般为立式安装,为水轮发电机所采用。

基本工作原理 在转子励磁绕组中通人直流电产生恒定磁场,由原动机带动转子旋转形成旋转磁场,旋转磁场切割对称二相定子绕组产生对称二相正弦交流电,频率为f=pn/60(Hz)。

同步发电机的并联运行(并网),同步发电机并联供电的优越性。便于发电机的轮流检修9减少各用机组,提高供电的可靠性;便于充分、合理地利用动力资源,降低电能成本;便于提高供电质量、提高供电电压和频率的稳定性。

同步发电机并网的条件。欲并网的发电机的电压必须与电网电压的有效值相

等,频率相同,极性、相序一致,相位相同,波形 致。

同步发电机的并网方法,准同步法 使发电机达到并网条件后合问并网。采用同步指示器,调节发电机的转速,调整发电机电压的大小和相位,基本满足并网条件时就可合问。优点是对电网基本没有冲击。缺点是手续复杂。

自同步法 发电机先不加励磁并用一个电阻值等于5~10倍励磁电阻的附加电阻

接成闭合回路,由原动机带动转子达到接近同步转速就合闸,然后切除限流电阻,加上励磁电流,将同步发电机自动拉入同步。优点是操作简单,并网迅速。缺点是合间时冲击电流稍大。
